从根部了解:Rs触发器当中的电压波形图

发布时间:2015-09-22 责任编辑:sherry

【导读】本篇文章以专业的角度为大家讲解了rs触发器的电压波形图,从各个方面进行了不同的论证探讨,希望本篇文章能帮助对该知识点仍旧抱有疑惑的朋友,从中获取有价值的知识。

随着科技的发展,数字电路在电源设计领域的地位越加重要,数字电源当中的触发器也成为了人们关注的重点,在触发器的学习过程中,电压波形图是其中的重点难点,本篇文章就将对rs触发器的电压波形图进行分析。

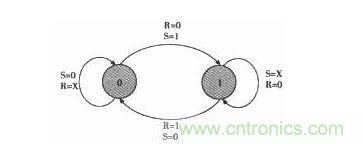

s触发器状态转换图
图1rs触发器状态转换图

RS触发器的状态转换图如图l所示。JK触发器的状态转换图如图2所示。

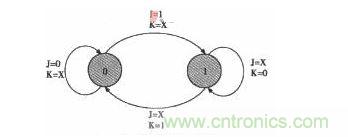

JK触发器的状态转换图
图2JK触发器的状态转换图

触发器电路分析

RS触发器的特性由特性表和状态转换图可知,当S=R=1时,其状态均为不定态,而不同电路结构的触发器,其动作特点是有区分的。

基本RS触发器

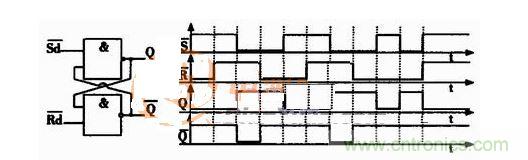

基本RS触发器的电路图及电压波形图如图3所示。
基本rs触发器的电路图及电压波形图
3基本rs触发器的电路图及电压波形图

根据对基本RS触发器电路的分析得知:当SD=RD=0时,Q、均为高电平,一且SD、RD同时变为高电平,Q、输出为O,1(或1,0)无法确定。也就是说当SD=RD=0时,Q和输出端的状态是确定的,即为1,状态不定是指当SD、RD同时从0变成1后,Q、输出端的状态不确定(Q=1,=0,还是Q=0,=1,不能确定)。
[page]
同步RS触发器

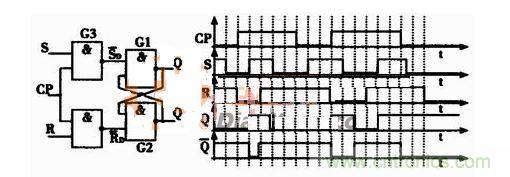

同步RS触发器的电路图及电压波形图如图4所示。
同步rs触发器的电路图及电压波形图
图4同步rs触发器的电路图及电压波形图

根据对同步RS触发器电路的分析得知:CP=0时,S=X,R=X,Q、输出端保持不变;CP=1时,其工作情况同基本RS触发器一样(设Q初态为0)。

CP=1期间,S=R=1,Q和输出同时为高电平1,一旦CP从高电平变为低电平,Q、输出端的状态同样是不定的(即可能Q=0,=1,也可能Q=1,=0)。其输出状态是随机的,无法确定。主从结构RS触发器

主从结构RS触发器的电路图如图5所示,由主触发器和从触发器组成。
主从结构rs触发器的电路图
图5主从结构rs触发器的电路图

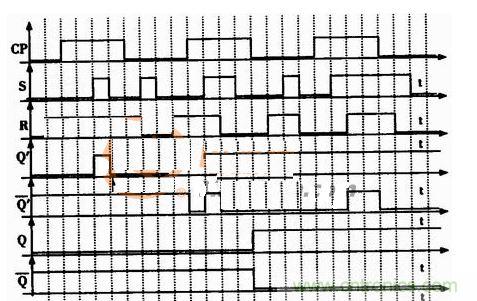

主、从触发器分别由两个同步RS触发器组成。根据对主从型RS触发器电路的分新,画出其相应的电压波形图,主从结构RS触发器的电压波形图如图6所示(设初态为0)。
主从结构rs触发器的电压波形图
图6主从结构rs触发器的电压波形图

CP=1时,主触发器触发工作,从触发器的Q、输出端保持不变;CP=O时,从触发器触发工作,主触发器的Q’、输出端保持不变。输出端输出状态的变化发生在CP信号的下降沿,但却是受到CP=1期间R、S输入信号的影响。图4中的脉冲3,CP=1,S=R=1时,Q’=1,且持续到CP下降沿时刻,则Q’=0,=1,还是Q''=1,=0不确定。所以当CP下降沿时刻一到从触发器Q端输出高电平还是低电平无法确定,其状态不定,并不是指Q、同时输出高电平,和基本RS、同步RS触发器的理解不同。

通过对电路的分析总结出主从型RS触发器Q端电压波形变化的描述方法。

从触发器是按照CP下降沿时刻到这一时刻主触发器输出端Q''、的信号触发工作。即Q’=1,=0,则Q=1,=0;Q''=0=1,则Q=0=1。所以不需要对CP=1期间,主触发器Q’、的信号全部分析出来。可以在每个CP脉冲下降沿到来这一刻往前去确定Q’,一旦明确知道Q''的信号,就不需要知道前面Q''的信号,即知道CP下降沿这一时刻的Q’的信号,则CP下降沿时刻一到,从触发器的输出也明确了。

图4中脉冲1下降沿t2时刻到,如何判断Q端的信号?由于t1-t2期间S=O,R=1,主触发器量0,即Q’=0=1,所以t2时刻一到,Q=Q’=0=1,不需要对t1之前的信号再进行详细分析。

同理脉冲2下降沿t5时刻到,由于t4-t5期间,S=R=O。主触发器处于保持状态,而Q’保持什么状态不清楚,再看t3-t4期间,S=1,R=0,主触发器置1,使Q’=1=0,由此可知t4-t5期间主触发器保持1状态,所以在t5时刻一到Q=Q’=1=0。
