拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

发布时间:2018-06-13 责任编辑:wenwei

【导读】黑鲨游戏手机开售后瞬间售罄,而最受关注的则是其所加入的液冷系统,液冷系统到底有没有实际作用,散热的提高又有多大,是噱头还是真有料?此外,作为有着小米的背景的黑鲨游戏手机,其结构设计、硬件配置到底如何?

作为一个拆机专业户,在拿到黑鲨手机的时候,我就对这款手机的内部构造非常感兴趣,就想拆拆看。不过我仔细研究了一下,黑鲨手机的四周都没有螺丝,这样的设计和普通的手机有很大的不同,很可能因为内部有一些特殊的设计的缘故。从这一点来看,它的拆解难度是比其它手机要高很多的,如果贸然拆解,很可能会造成手机损坏。就算是把手机拆坏了我也要让你们看看这内部是怎样的。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

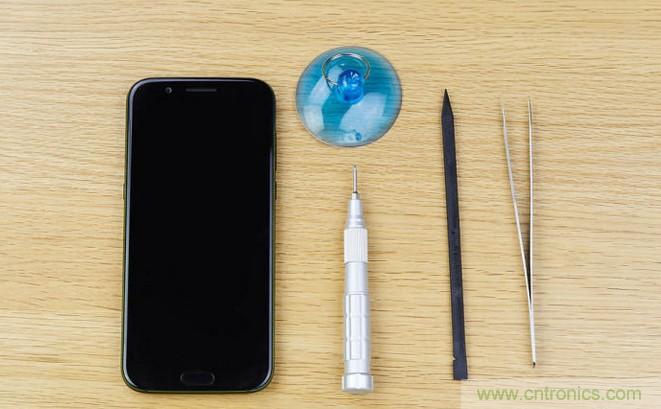

嗯,拆机基本要用到的工具就是这些了。看起来很简陋?不不不,他们都是神器啊。对了,还有一个必须要用到的工具没出镜,那就是吹风机(没钱买热风枪了,找个吹风机凑合也成)。

先拆个新机中最难拆的屏幕吧

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

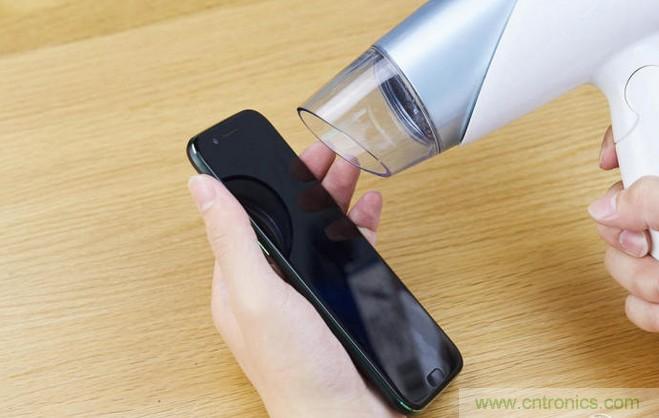

上面说过,黑鲨手机的机身是没有螺丝固定的,那以我的经验来看,那就是用大量的强力胶将屏幕固定在中框上。自己是首拆,没别的拆解教程参考,硬着头皮上吧。使用吹风机开热风档,对着屏幕四个边不断的加热,加热,再加热(注意,也不要太热,到了你手觉得发烫的时候就该停一下了)。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

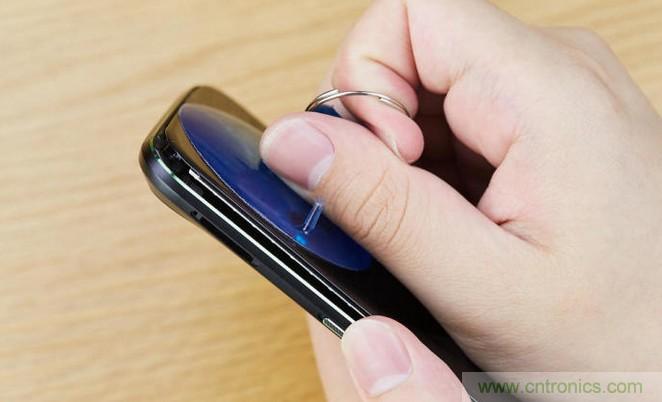

果然,经过了十来分钟的加热——用吸盘吸屏幕——加热——用吸盘吸屏幕的操作之后,终于屏幕给我吸出来了一条缝隙!!!!!我的想法是正确的!黑鲨手机为了保持机身的一体性、无多余的开孔,同时能够让屏幕与散热基板更加贴近,它采用了双重的贴合方式:一是屏幕上下使用胶水来作为主要固定手段,二是在屏幕两侧使用强力双面胶进行辅助固定。在这两种固定方式下,手机的屏幕紧紧的贴合到中框上,使得手机屏幕能够辅助散热。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

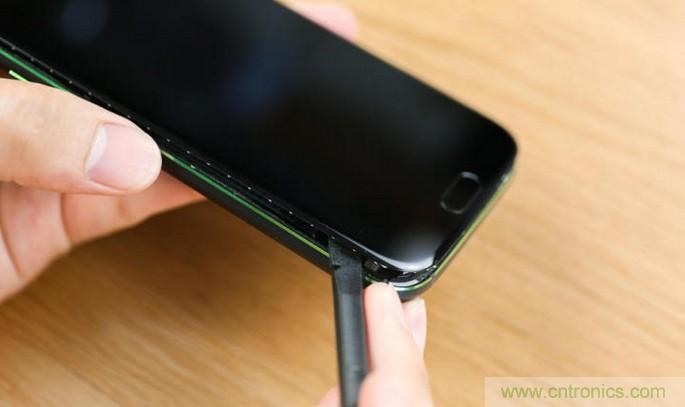

用吸盘吸起来之后,不能直接把屏幕掰开。需要用撬棒把边缘的强力胶划断,然后再慢慢打开屏幕。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

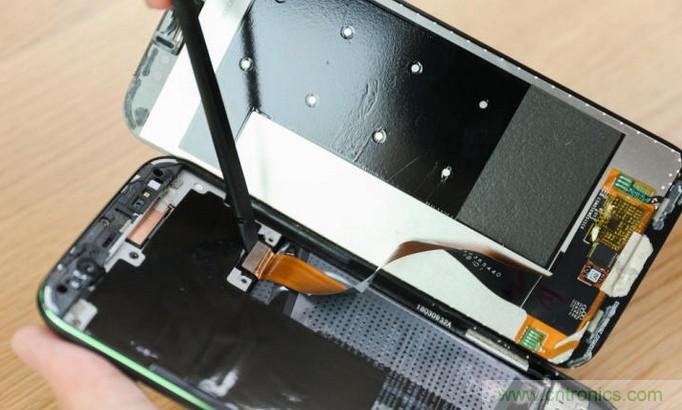

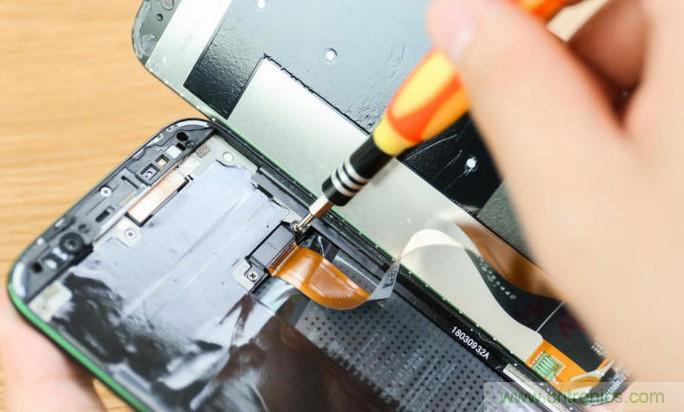

屏幕只有一条排线与主板相连,在机身中上位置的右侧有一个显示屏排线插口。这个排线接口有着金属框保护,它需要把左右两边的螺丝卸下才能取出。注意,这里要把屏幕稍微往上抬一点,以免扯坏屏幕排线。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

然后撬起这个排线,就可以把屏幕和机身彻底分离了。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

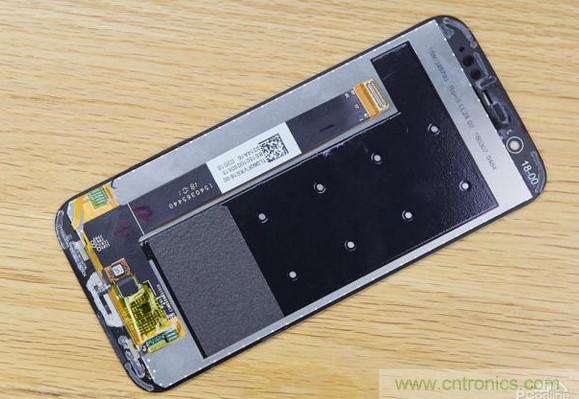

我们先来看看屏幕,这块屏幕最大的特点就是把触控、指纹识别、显示等所有的功能都集中在一块,只通过一条排线与主板相连。这样做在降低占用空间之余,还可以大大减少屏幕触控的响应时间。同时,这款屏幕除了后面覆盖了一块金属片进行加固以外,上方还有一片超大片的石墨散热膜,相信是为了让主板的热量更好的传递到机身各处、让整机辅助散热。

三级散热措施就在眼前

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

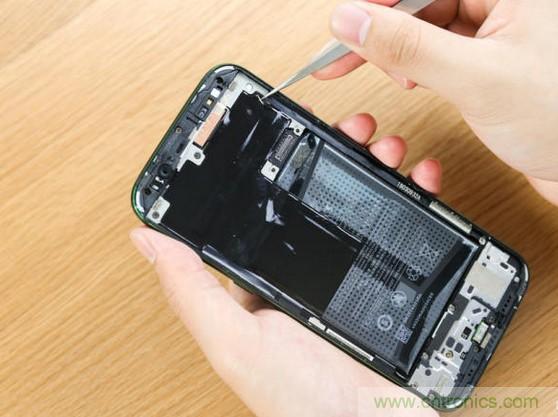

在主板之上,还有一大片的石墨散热膜,覆盖了整个主板和部分电池的位置。这款石墨散热膜是让主板的热量进行第一次的分散,然后再传递到屏幕的石墨散热膜上进行第二次分散,减少手机热量集中的区域,进一步提高手机散热性能。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

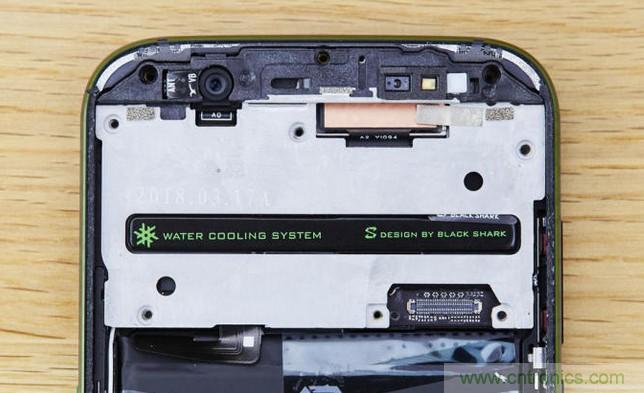

黑鲨手机的主板设计和其他手机也有很大的不同。其他手机可能会为了保护电子元件而在主板上覆盖满屏蔽罩,屏蔽罩上方再无其他东西。而黑鲨手机则是在主板上方加入了一块塑料挡板,中间给散热基板开了一个孔、让其可以接触到挡板上的石墨散热膜。这样的处理,在能给主板所有元件提供保护之余,还能让热量没有阻碍的从传递到石墨散热膜上。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

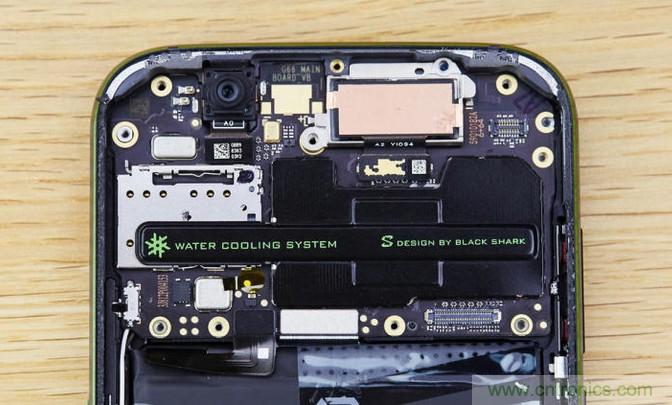

把金属挡板取出后,我们能看到主板的真面目了。首先最为引人注意的,当然是那块黑黑的东西——那就是多级直触一体式液冷系统的核心。同时我们能看到,前后三颗摄像头占据了不小的位置,除了散热系统和sim卡卡槽之外,占用位置最多的就是这几个摄像头了。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

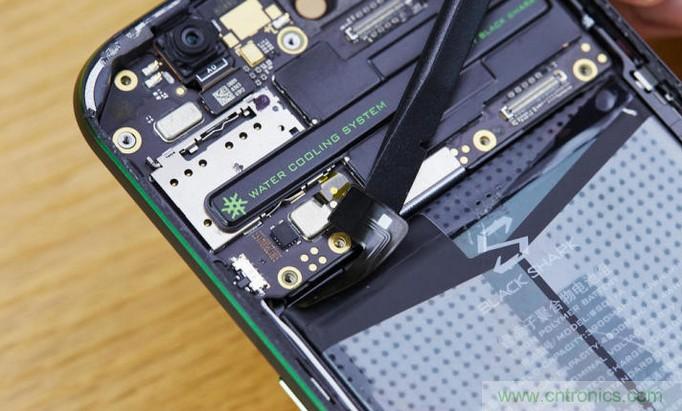

继续拆解,我也想看这个多级直触一体式液冷系统的真实面目。不过别急,先把电池排线和尾插排线撬起来,让机子断电。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

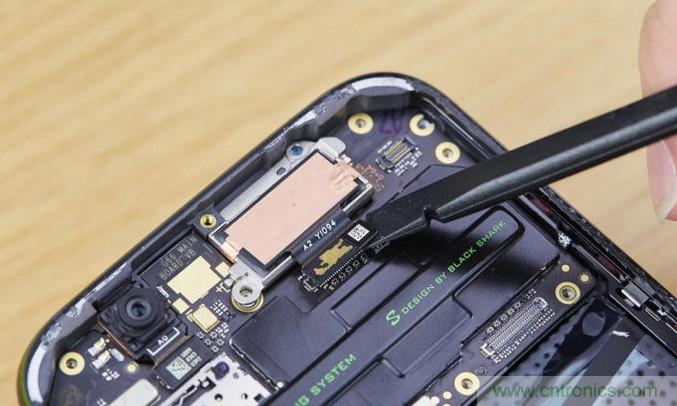

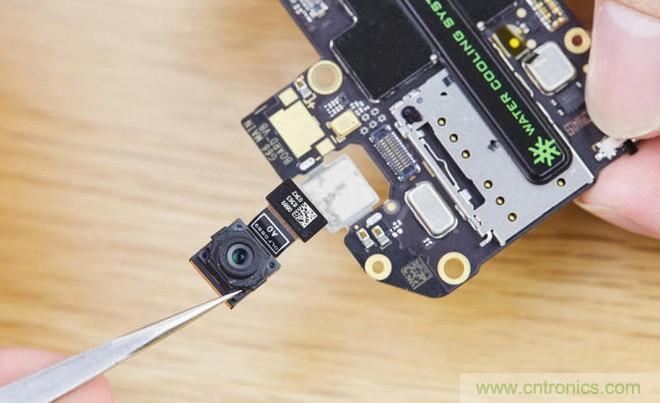

然后我们得把摄像头排线撬起,把摄像头取下。值得注意的是,这次黑鲨手机的双后置摄像头使用了单排线设计,这样做也是为了节省空间。同时这个后置摄像头还加入了一个用螺丝固定的保护框,让后置双摄像头变得更为稳固。

大小相等的后置摄像头

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

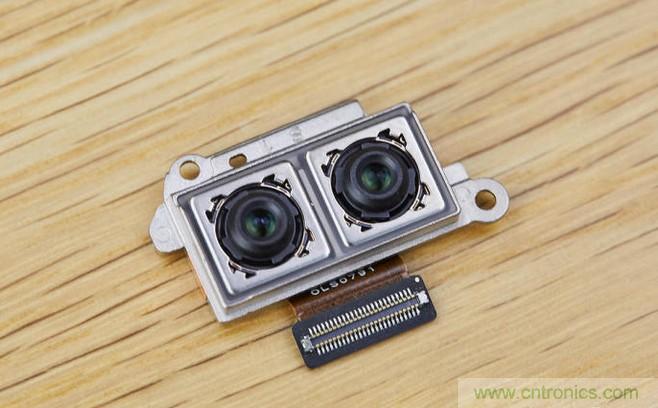

后置双摄像头,两个摄像头的大小相仿。主摄像头为1200万像素,单像素面积为1.25?m,光圈f/1.75,传感器型号是Sony IMX486。副摄像头为2000万像素,单像素面积1.0?m,光圈也是f/1.75,传感器型号则是Sony IMX376。和别的手机一样,支持人像模式、暗光增强技术、 HDR 高动态范围调节技术、4K录像等功能,虽说黑鲨手机是游戏手机,可是在拍照这一块做的也不差。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

摄像头后面还加入了一块铜片辅助散热,防止摄像头在长时间使用后会因为温度过高而罢工。

主板:整合度超高

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

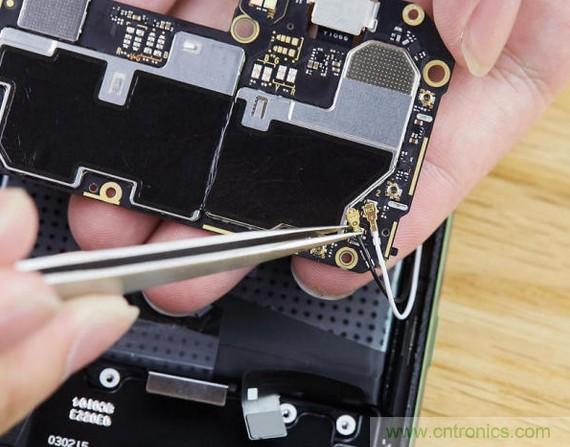

对了,在把主板取出来之前,还需要把板翻过来,将背面左下角的两条天线给翘起来。这也是黑鲨手机特殊的地方,别的手机基本上只有一条天线,而黑鲨手机一次用了两条,为的就是配合手机四个角落的信号发射位置、每一条天线负责两个位置,从而让手机信号变得更好。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

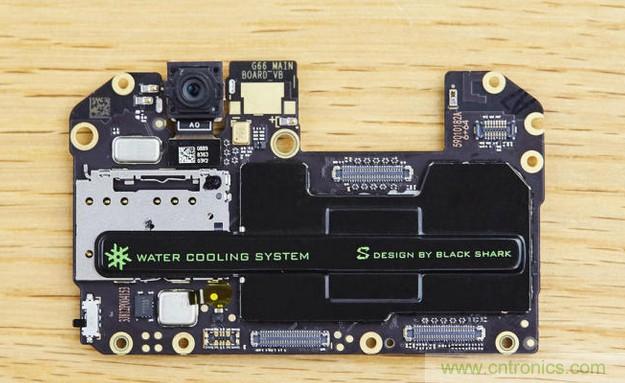

主板正面,拆了后置摄像头后发现还是挺小的。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

主板背面,又用上了石墨散热膜辅助散热。

2000万4in1的前置摄像头

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

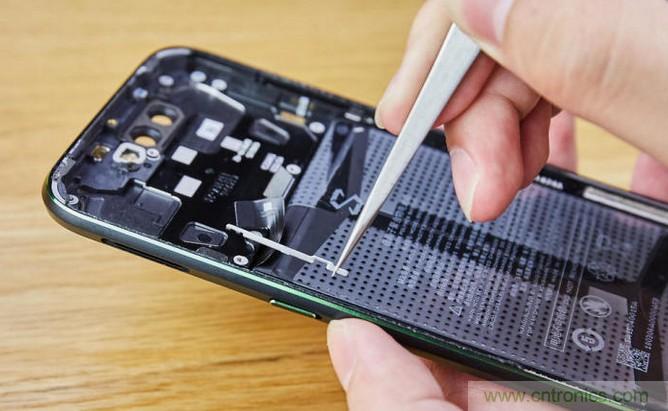

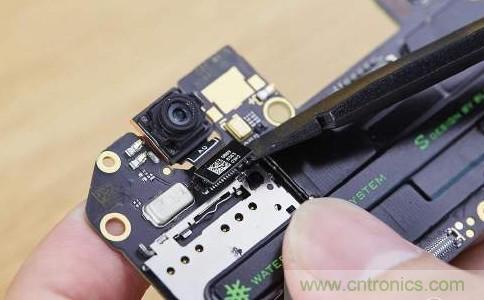

前置摄像头的固定也是非常有意思,除了通过排线固定之外,还在摄像头背面加入了一个金属支架,并且是铜质的。这个支架用来固定前置摄像头并且辅助散热,我们在拆下它的时候,需要用镊子将其和金属支架分开(他们用双面胶固定着)。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

前置摄像头也是2000万像素,单像素面积1.0?m。采用Sony IMX376传感器的它,支持像素4合1功能,将4个像素点聚合成1个像素点,增加进光量,让用户在暗光条件下也能自拍的更为清晰。

多级直触一体式液冷系统的真面目

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

好了,激动人心的时刻就要到了,接下来就是要拆解这多级直触一体式液冷系统。我研究了一下,这一个散热基板貌似是作为一个屏蔽罩而盖在主板上的,直接像拆屏蔽罩那样翘起来。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

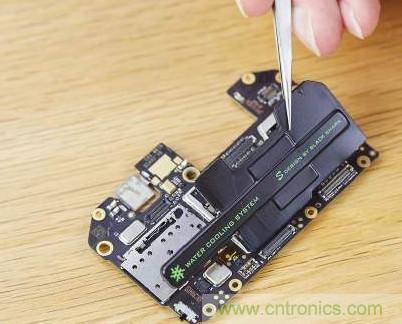

然后,然后就拆开了;然后,然后我就见到了手机散热上最猛最强悍的用料设计:

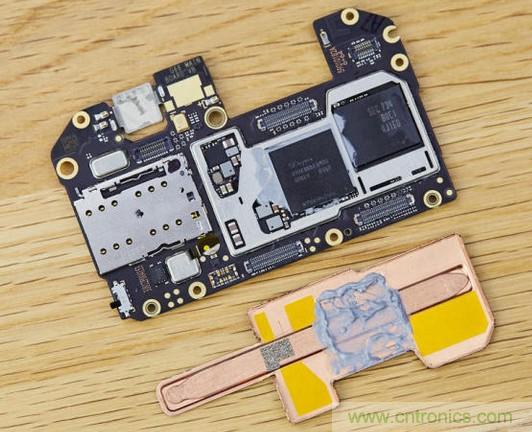

首先,这玩意用了硅脂,对,就是硅脂,不是相变硅脂。这硅脂的作用就是填补芯片与散热模块之间的缝隙,让散热效果变的更好。先不说别的,我拆过的手机中,用相变硅脂辅助散热的也没几台,更别说直接用硅脂散热了。黑鲨真是为了散热,一点小小的、能增加散热的措施都用上了。

然后,这手机上了热管散热,一整条热管穿过了处理器和存储芯片上方,延长到了SIM卡卡槽上。这一根热管,就是多级直触一体式液冷系统的核心。而热管的原理是,通过在全封闭真空管内的液体的蒸发与凝结来传递热量,因此这称之为“液冷单元”是没啥问题的。这根热管能够更快速的将处理器的热量传导到上方的散热基板上,而这块使用铜合金的散热基板,则会凭借着超高的热传导率(348W/m·K,传统不锈钢散热材质只有16.3 W/m·K,前者的散热能力大约是后者的21倍),将热量传导到金属保护框上、传导到石墨散热膜上......通过各种手段,结合不同位置的热量情况,让整个手机有着更好、更快速的导热系统,保证处理器的温度更低、能更长时间的运行在最大频率下。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

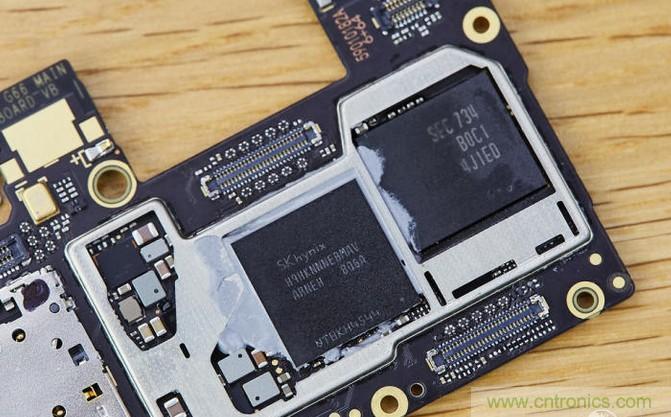

和其他机型一样,黑鲨手机将骁龙845处理器和运存封装到了一起,加快数据传输速度,不过这样的封装也会让本来就发热的处理器变的更热。黑鲨做了那么多工作,连散热凝脂和热管都用上了,就是为了镇压好这两个发热大户。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

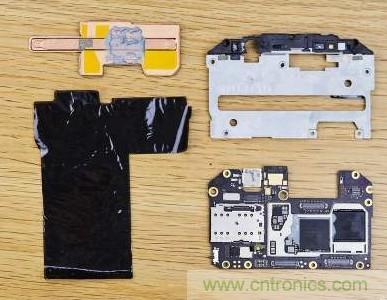

我们拆开看的只是主板这一部分,黑鲨为了散热做的多少个散热步骤——硅脂、热管、散热基板、金属保护框、石墨散热膜,一共5道散热程序。相比其他旗舰手机的只有相变硅脂+屏蔽罩的散热方案,黑鲨这个无疑更加先进,散热性能更是要好上许多。

尾插

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

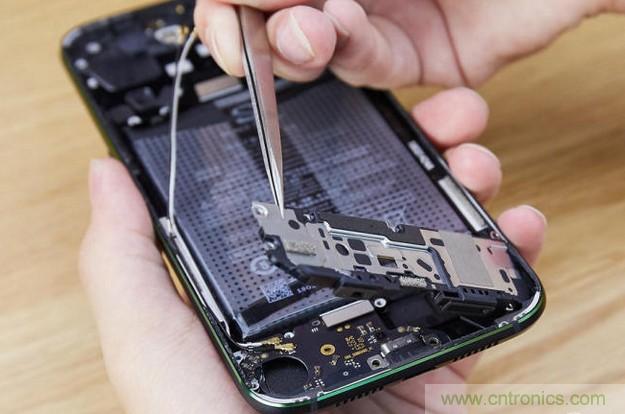

接下来我们拆尾插部分。尾插的扬声器部分除了包含扬声器以外,还是尾插的保护框架,只要把螺丝卸下就可取出。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

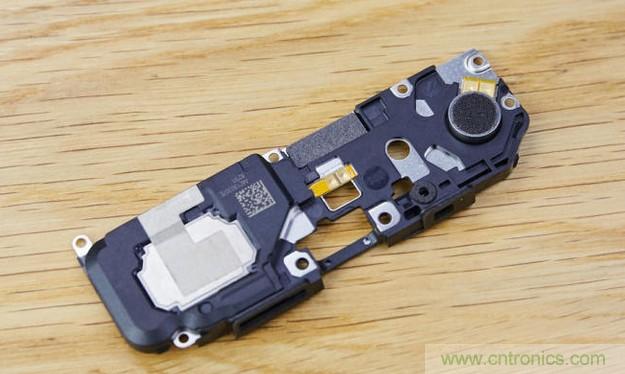

这个框架上还有个振动马达,这样的设计挺少见的。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

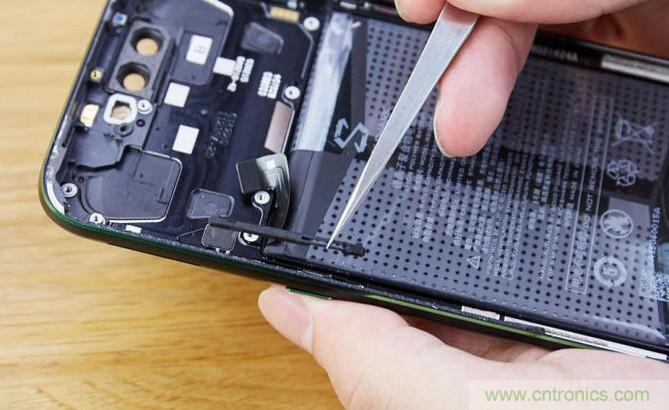

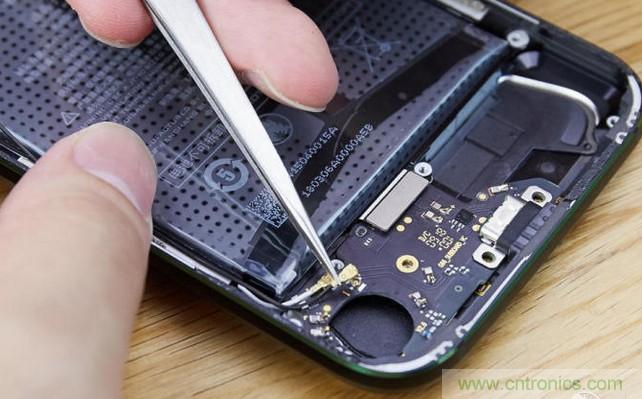

我们需要把尾插排线和两条天线撬起来,注意,记得要记住天线顺序......

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

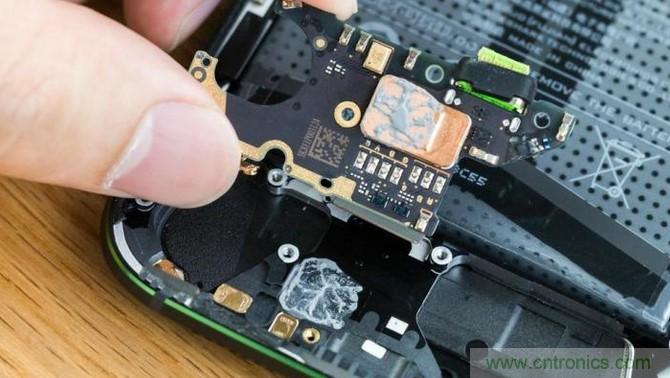

在这块尾插的背面,有一个电子元件被一屏蔽罩保护着,上面覆盖了使用铜材质的盖板与散热凝脂,这样的处理在其他机型上这样的处理是比较少的。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

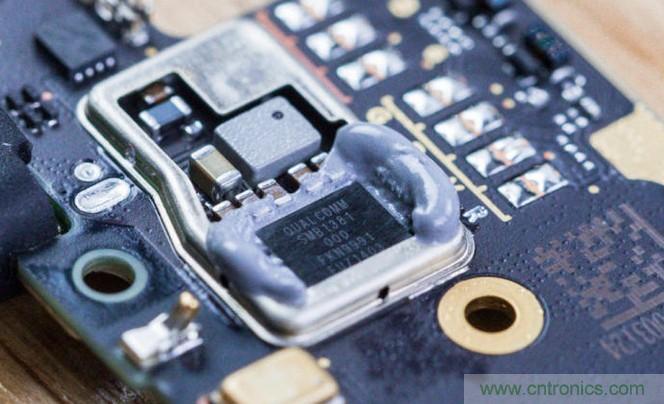

在把盖板取下之后,发现这屏蔽罩中的是快充IC芯片,型号为高通SMB1381。本来快充IC的发热量是很大的,可是其他手机为了节省一个封装的步骤,往往没有对这芯片进行散热处理。黑鲨手机则是为了让快充IC芯片的寿命更长,而特地为其准备了独有的散热措施。这是就是对品质与细节的追求。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

尾插有一个很有意思的地方,那就是Type-C充电插口。因为金属外壳较厚的缘故,Type-C口的前面一半的金属保护壳给取消了,换成了一个胶质保护壳。一方面可以继续保护Type-C口,另一方面,在碰到水的时候也能阻挡一下。

巧妙的SHARK键

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

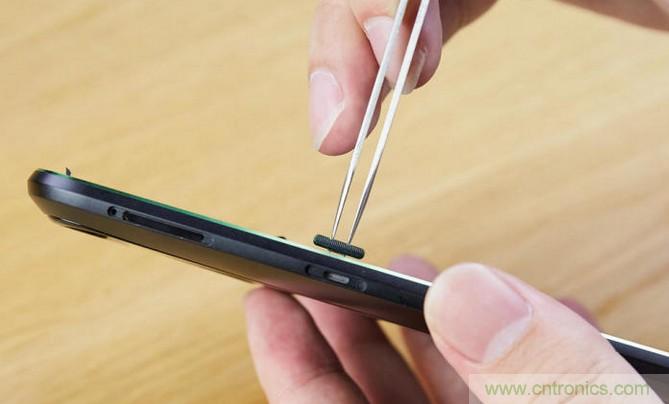

最后说一下这个SHARK键吧,这个按键通过几个小小的部件来拨动主板上的开关、进而实现对应的功能。第一个小零件是一个黑色的胶条,用来固定整个部件的位置。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

第二部分则是一根金属条,拨动SHARK键之后,这个金属条也会移动、进而拨动主板上的开关。

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

最后就是这个SHARK键实体了,作为最外层的交互,让用户可以拨动他而进入SHARK 模式。

总结

拆解黑鲨手机:多级直触一体式液冷系统有什么门道?

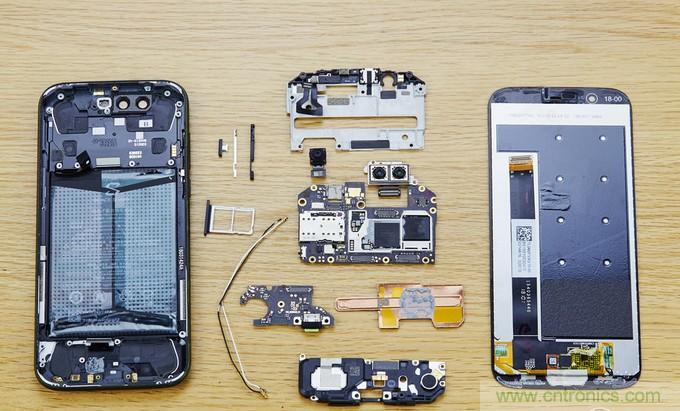

电池我就不拆了,黑鲨的4000mAh电池太大了,我怕拆弯了电池就不能用了(上次我就硬撬另一台手机的电池搞的电池坏了)。从整合程度来说,黑鲨的主板和其他元件的整合程度甚至要比其他的旗舰机型要高的。而整台手机的内部,拆解步骤最多、用料最为充足的就是散热部分。

从底开始,硅脂、热管液冷、散热基板、金属保护框、两层的石墨散热膜,再加上显示屏上的金属板,这样的散热规模让他成为现在所有旗舰手机中散热做的最好的一个——别不信,就单单是硅脂+热管液冷的这个组合,就没有多少台旗舰用到。
