简单分析一下MCU破解技术

2017-12-26 [责任编辑:lina]
分享到:
0分
【导读】MCU的安全等级正在逐步提升,一些公司甚至推出了安全主控,这是很好的现象,说明大家越来越重视嵌入式领域的信息安全和程序安全了。但对于很多特殊行业,比如消费类电子产品,低成本的通讯模块、电源控制模块等等,迫于成本压力以及更新换代速度问题,都无法使用更安全的主控MCU,有很大一部分产品甚至还在使用51单片机。


大家可能都知道破解51单片机是很容易的,但为什么容易,又是如何来破解的,可能很多人就不大清楚了,我在这里结合网上一些前辈整理的资料,和自己的经验,对MCU破解技术做个简单分析。


大家不要把解密想的很复杂,他不像研发一款产品那样,先确定客户需求或者新产品主要功能,然后立项确定技术指标,分配软硬件开发任务,基于硬件调试程序,然后验证功能,测试bug,还要做环境试验。行业里解密的方法有很多,每个人破解的思路也不一样。但是大致分为几种。

1

软件破解

利用软件破解目标单片机的方法,利用这种方法,不会对目标MCU元器件造成物理损伤。主要是对WINBONGD,SYNCMOS单片机和GAL门阵列,这种利用软件解密设备,按照一定的步骤操作,执行片内的程序送到片外的指令,然后用解密的设备进行截获,这样芯片内部的程序就被解密完成了(GAL采用逻辑猜测),就可以得到加密单片机中的程序。

2

硬件破解

流程如下:

1、测试

使用高档编程器等设备测试芯片是否正常,并把配置字保存。

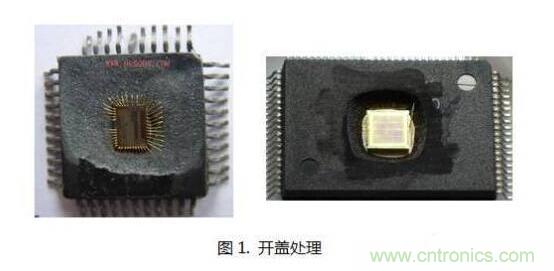

2、开盖

采用手工或专用开盖设备进行开盖处理,这里说的开盖并不是说单片机或者其他MCU真有一个盖。简单解释一下,MCU其实是一个大规模集成电路,它是由N个电路组合而成的,而晶圆就是搭载集成电路的载体。将晶圆进行封装后,就形成了我们日常所用的IC芯片,封装形式可以有多种,比如TSSOP28、QFN28等,大家可以自己去百度搜索,这里不再复述。

3、做电路修改

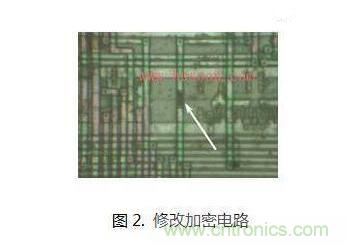

对不同芯片,提供对应的图纸,让厂家做电路修改,目的是让MCU的存储区变得可读。有些MCU默认不允许读出Flash或者E2PROM中的数据,因为有硬件电路做保护,而一旦切断加密连线,程序就暴露可读了。如图2所示

4、读程序

取回修改过的MCU,直接用编程器读出程序,可以是HEX文件,或者BIN文件。

5、烧写样片给客户

按照读出的程序和配置,烧写到目标MCU中,这样就完成了MCU的破解。 至此,硬件破解法成功完成。

3

软硬兼施

采用软件和硬件结合的方法,需要对芯片的内部结构非常的熟悉。

另外还有其他一些破解技术,例如电子探测攻击、过错产生技术等等,但是最终目的只有一个,就是能够模仿出目标MCU的功能就可以了。

看到这里大家应该明白一个道理,破解MCU并不能做到把MCU中的程序原封不动的还原出来。目前的技术也做不到,至少国内应该做不到。针对以上情况,加密芯片应运而生,初期确实能很好的保护MCU的安全,但很快就被找到了漏洞。

我举个实际破解的例子分析一下,大家就能够明白了。

加密原理:

MCU和加密芯片各存储一条认证秘钥,存储同样的加密算法;

MCU产生随机数发给加密芯片,后者用秘钥加密后将密文返回,此时MCU解密后,比对明文是否和生成的随机数相等。如果相等,程序正常运行;如果不相等,出错处理。

因为盗版商没有这条秘钥,加密芯片与MCU交互的数据又是随机变化的,无法找到规律,所以只能把加密芯片的程序破解了,再复制一片加密芯片才能让MCU的程序跑起来。而加密芯片不同于通用MCU,它内部有很多安全机制,破解难度非常大。

这种加密方案看似非常安全,但其实还是有漏洞的。

破解方法:

首先按照第二种破解方法,获取到MCU的HEX文件。此处省略N步,不再复述。

使用软件进行HEX反编译,反编译软件目前有很多。

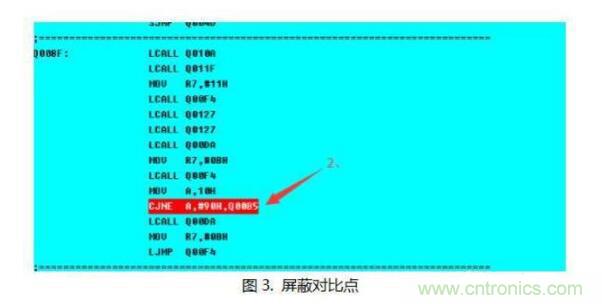

在反编译的程序中,找到对比点,比如图3所示,CJNE语句可能就是这个对比点。因此只要把箭头2那行语句删除,然后重新把汇编语言下载到MCU中,破解工作就完成了。此时即使没有加密芯片,MCU也能正常运行了。

对MCU破解技术做个简单分析

其实原因很简单。MCU是要对加密芯片的返回值进行判断的,那么不让他做判断,这样一来不管加密芯片返回值是什么,程序都能正常运行。

因此这种加密方案很快就被破解了。当然也不是这么绝对,因为有些MCU即使剖片也不能获得里面的HEX或者BIN文件,所以这种破解方案也要看MCU的安全等级够不够高。但是足以说明一个问题,这种通过对比加密结果来实现加密的方案,安全等级还是不够高,还是有破解漏洞的。

因为篇幅有限,本期只做解密技术的简单介绍。所谓知己知彼,百战百胜,唯有了解了破解技术,才能更有效的做加密防护。
