功耗低了器件却烧了?低电流损耗也可能带来麻烦

2017-11-24 来源:Abhinay Patil [责任编辑:wenwei]
分享到:
0分
【导读】用电流损耗更低的RS-485收发器替代旧器件,结果却发生故障,是什么原因呢?这是因为为收发器总线侧供电的线性稳压器有一个特殊要求,需要最小负载电流才能正常工作。否则,稳压器将无法正常稳压,输出电压会超出范围。

问:我换了一个更新更好的器件,电流损耗更低,结果发生故障,新器件差点儿烧毁。如何解释这一现象?

答:线性稳压器是相当简单的器件,并没有太多挑战。尽管如此,偶尔还是会遇到麻烦。

我当现场应用工程师时,有时客户会请我推荐合适的器件来替换某个供应商供货的器件。在很多情况下,更换器件的决定是由客户的生产和采购团队做出的,原来的电路设计师可能并不知晓。决策过程相当简单:替代器件应当具有相同的功能、封装和引脚配置,以及与被替代器件同等甚至更好的电气规格。只要满足所有这些要求,就可向元器件工程师提供必要的比较数据,然后将新的元器件添加到物料清单中,作为元器件备选方案。做完这些,就算大功告成了。但是事实上,使用旧器件正常工作的产品在替换为备选件后,在生产线上开始出现故障。哪里出错了呢?

我曾参与这样一个案例,我们遵循上述流程,在客户设计中,将我们的隔离式RS-485收发器作为除一个供应商器件之外的另一可选器件。两个器件形状、尺寸和功能兼容,而我们的器件具有更好的电气规格。客户随后向我们下了订购大量此器件的订单,看起来没有任何理由出错。然而,客户报告说,新的RS-485收发器在生产测试台上开始出现故障。由于设计没有任何别的改变,所以一定是新器件的问题。

经过进一步调查,我们发现为收发器总线侧供电的线性稳压器未按预期稳压至5V,而是上升到更高的电压。我们不得不仔细检查、比较旧收发器和替换器件的数据手册,以及线性稳压器的数据手册,以确定哪里出了错。

“更好”只是一个定性术语,具体取决于所讨论的参数。例如,涉及到速度、CMRR、PSRR时,越高越好;涉及到失调电压、漂移时,越低越好。即使不具备工程专业知识的人,也知道功耗总是越低越好。真的是这样吗?在这个特殊案例中,并非如此。旧收发器闲置状态下在总线侧消耗15mA(典型值)电流,而新器件仅消耗2mA(最大值)。毫无疑问,新器件在数据上看起来更好。不幸的是,线性稳压器似乎失常了。

正如本文开头提到的,线性稳压器相当简单,并没有太多要求。然而,它却有一个特殊要求,即需要最小负载电流才能正常工作。如果这一需求没有被满足,稳压器将无法正常稳压,输出电压会超出范围。如果稳压器的输入电压远高于期望的输出电压,情况将变得更差。

许多现代线性稳压器在设计中特别注意了这个问题,因而不会产生故障。一些旧器件(如本案的客户设计所用的器件)没有考虑此点,因此在系统设计时需要额外的预防措施。某些情况下,可调输出LDO的反馈电阻网络负责最小负载电流。但是,如果决定大幅提高电阻,而同时要保持相同比值,很可能无意中闯祸。还有另外一种情况,即由LDO供电的器件在正常工作期间可满足负载要求,而在待机状态下则不行。这些都是需要注意的潜在缺陷,因此请务必仔细阅读LDO数据手册。如果有最小负载电流要求,通常会以某种形式体现出来。下面是几个示例:

功耗低了器件却烧了?低电流损耗也可能带来麻烦

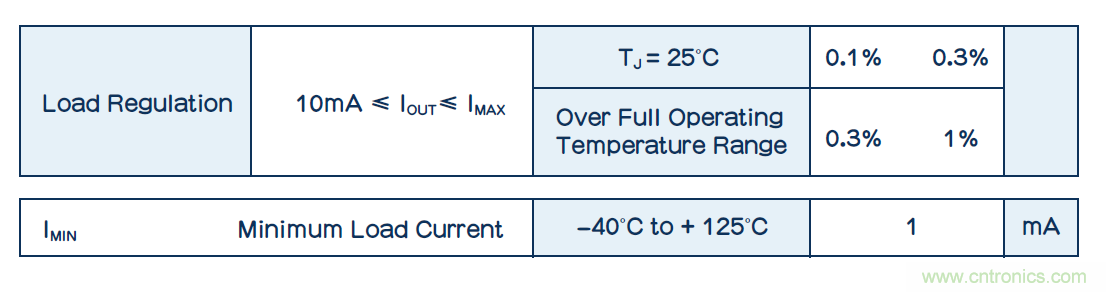

图1:数据手册中的最小负载电流实例。

功耗低了器件却烧了?低电流损耗也可能带来麻烦

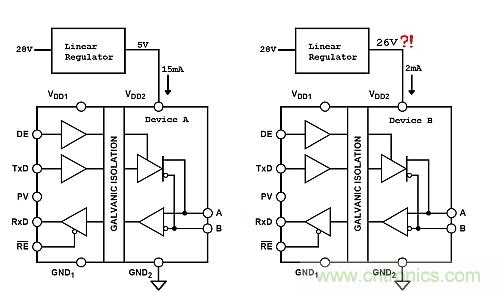

图2:左边线路图:采用旧器件的稳压器正常工作(满足最小负载电流要求);右边线路图:采用新器件的稳压器不稳定(负载电流不足)。

现在回到我们的故事——一旦了解了问题产生的根本原因,修复就相当简单。我们要做的就是在调节器输出端加一个泄放电阻,以消耗最小负载电流。虽然不理智的客户很容易将问题简单地归咎于我们的器件,但本例中的客户看到了积极的一面,很高兴能从这一案例中学到新技术。

功耗低了器件却烧了?低电流损耗也可能带来麻烦

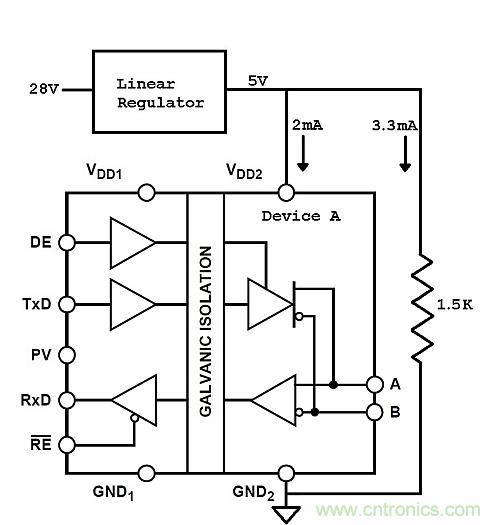

图3:增加一个泄放电阻满足最小负载电流要求后,问题解决了。

有如童话中的完美结局,虽然历经挫折,但最终每个人都过上了幸福快乐的生活。

本文转载自电子技术设计,作者:Abhinay Patil,ADI公司。
