【导读】iPhone X是苹果发布的第一款OLED iPhone机型,这款手机已经于今日正式进入市场,目前已经有不少网友晒出了iPhone X开箱照片。今天下午,知名拆解团队iFixit给大家带来了iPhone X手机的完全拆解报告,一起来看看吧!

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

我们首先来回顾一下iPhone X的主要配置参数:

-A11+M11运动协处理器的苹果新一代仿生芯片

-64GB或256GB板载存储

-5.8英寸OLED多点触控Super Retina HD显示屏,2436×1125像素(458PPI)

-f/1.8和f/2.8光圈的双1200万像素广角及长焦摄像头,光学防抖,支持人像光效

-700万像素TrueDepth摄像头,f/2.2光圈,1080p高清录制功能,支持Face ID

-支持快速充电和Qi无线充电

-802.11 a/b/g/n/ac Wi-Fi;NFC;蓝牙5.0;MIMO

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

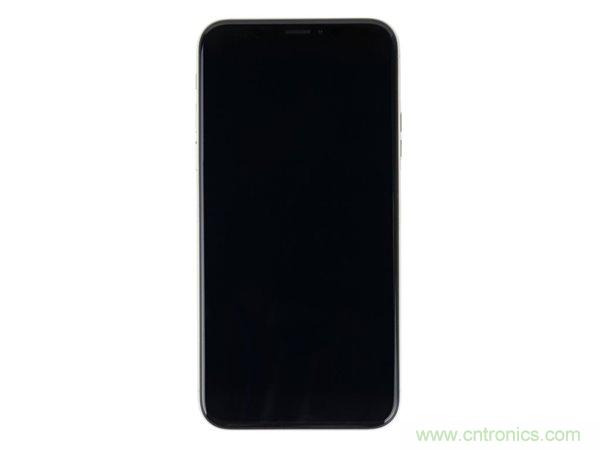

iPhone在过去的10年里走了很长的路,在经历iPhone 6、iPhone 6s和iPhone 7这三个造型基本一样的系列之后,苹果终于在iPhone X上使用了新的设计。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

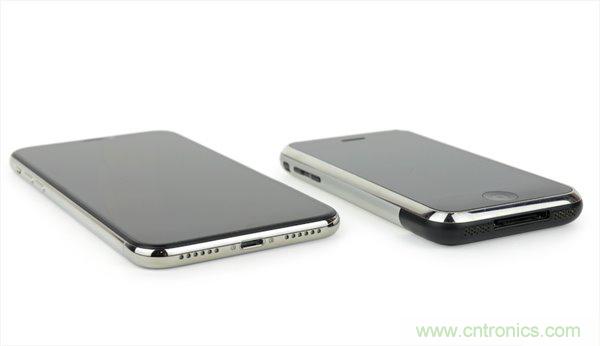

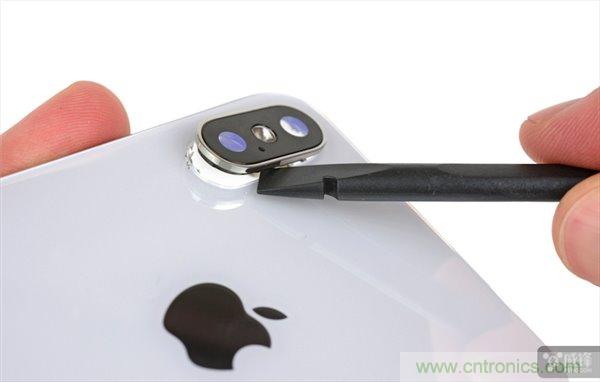

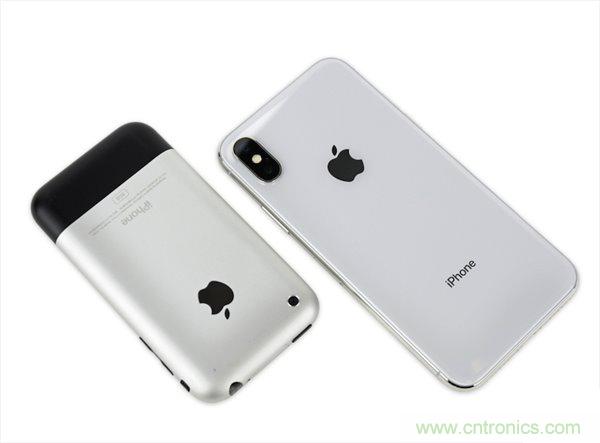

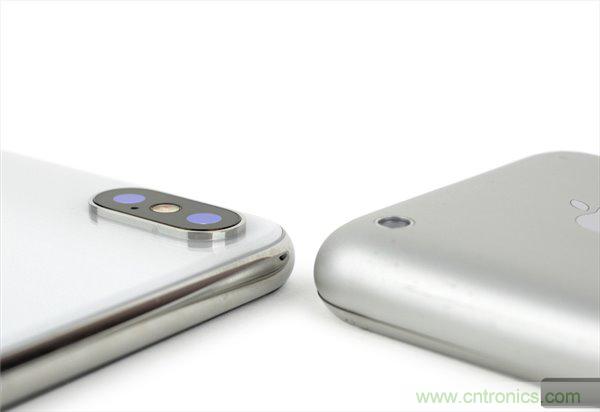

iFixit认为,iPhone X看上去有点像初代iPhone,当然,除了凸起的摄像头、闪亮的不锈钢边框、玻璃背面板和Lightning接口。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

跟早些时候上市的iPhone 8一样,iPhone X的背面也去除了难看的监管、环保标志。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

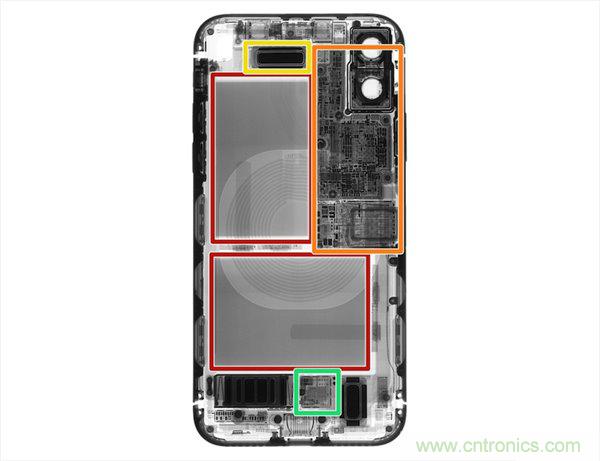

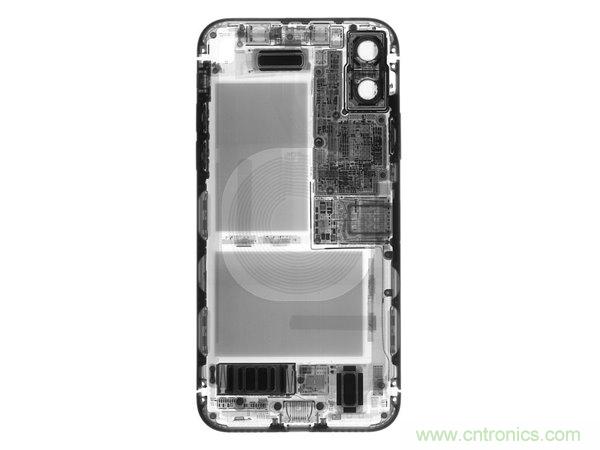

在拆解之前,先用X光看看iPhone X的内部结构。iPhone X跟之前的iPhone机型都不一样,它拥有两块电池,苹果第一次在iPhone上使用这样的构造。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

iPhone X有一个非常小的逻辑主板,从焊点的重叠来看,它有两层。为了给前置传感器腾出空间,扬声器被移动了不少。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

此外,Taptic Engine和下方扬声器之间有一个神秘的芯片,我们接下来看看它到底是什么。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

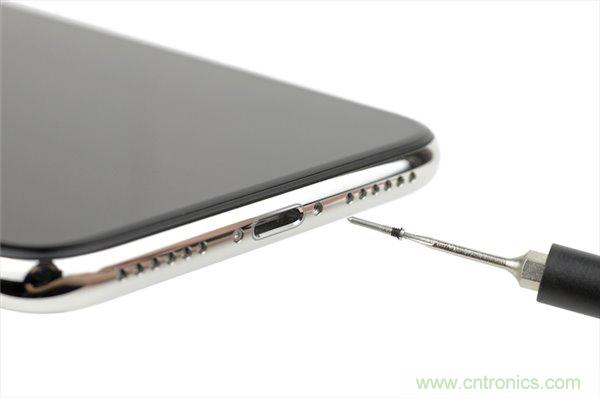

底部的螺丝钉看起来更像是大头针,因为有一部分是没有螺纹的。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

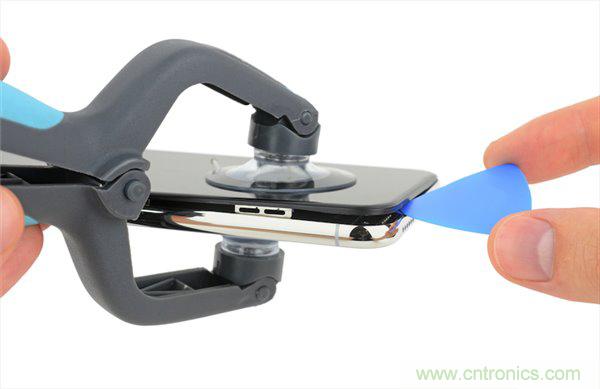

螺丝钉拧下来之后,轻松卸下屏幕面板。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

打开屏幕之外,我们可以看到每一个逻辑板连接器,密度比之前的机型都要高。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

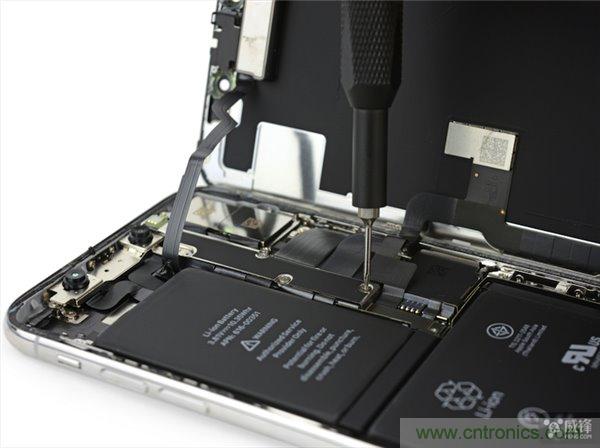

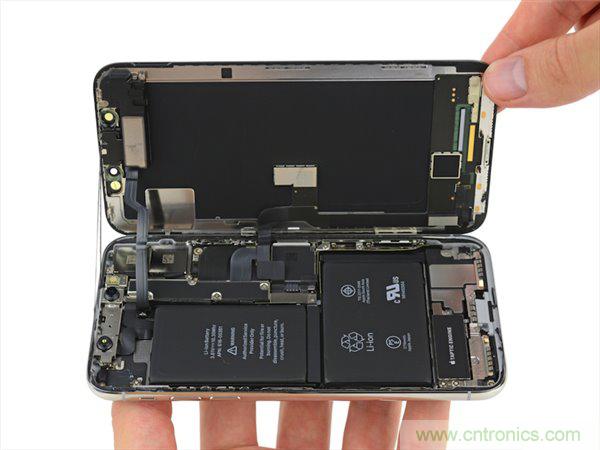

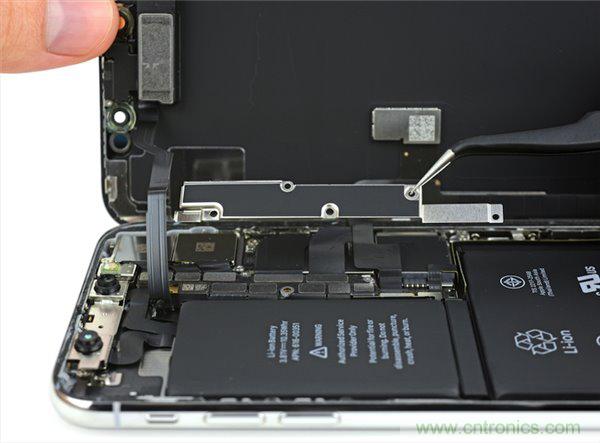

拧下线缆连接固定的螺丝,小心分离屏幕面板和机身。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

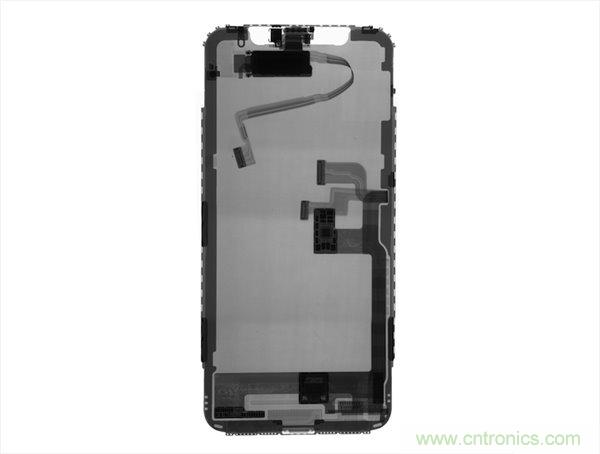

X光扫描发现,一个神秘芯片被安装在显示屏幕上。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

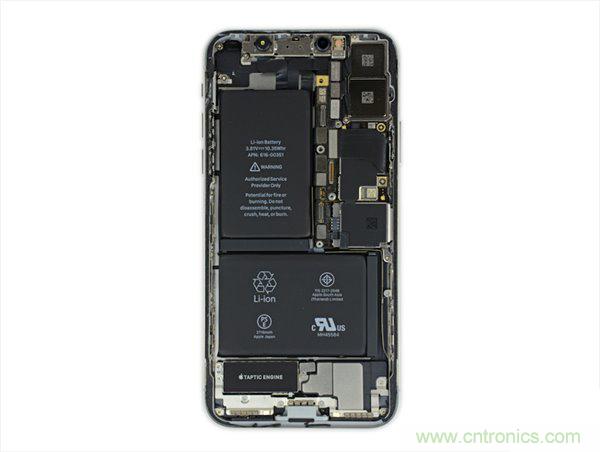

上图再一次证实了之前X光扫描时看到的布局:双电池和较小的逻辑板

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

双后置摄像头拥有一个相当结实的支架,看起来苹果为这些精密的部件提供了侧气囊式的支撑。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

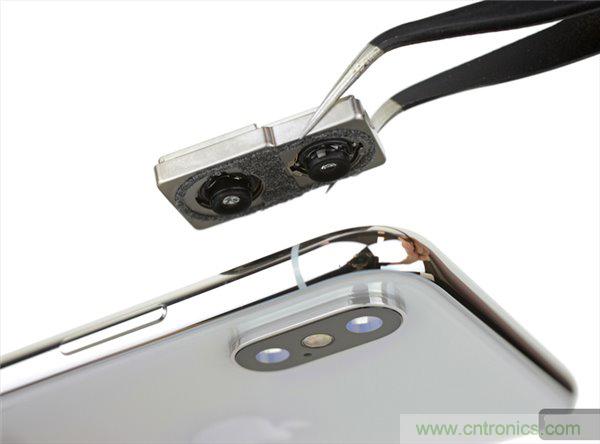

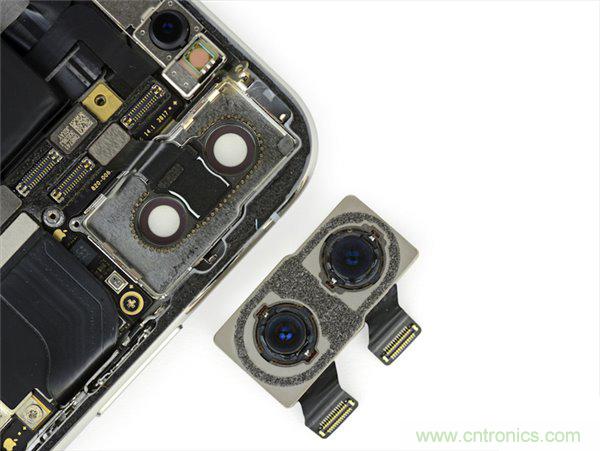

将双后置摄像头拆卸下来。摄像头另外用一些泡沫粘合剂固定在后壳上,以防止碰撞。在使用人像模式和类似的功能时确实需要把摄像头固定着。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

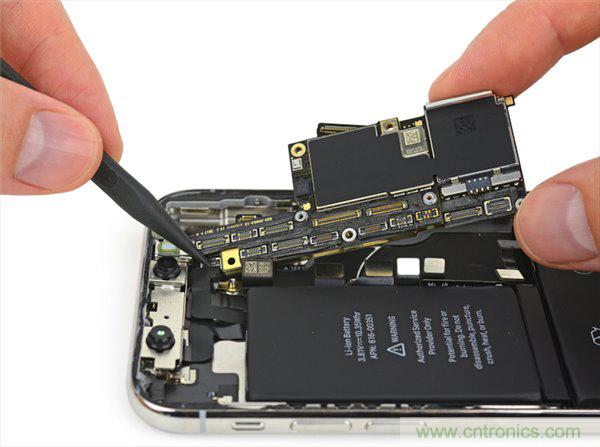

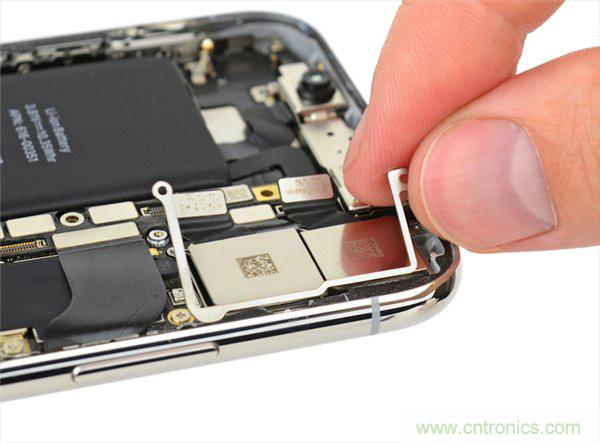

将最密集的逻辑主板解放出来,其空间设计紧凑,连接器和元件的密度是前所未有的。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

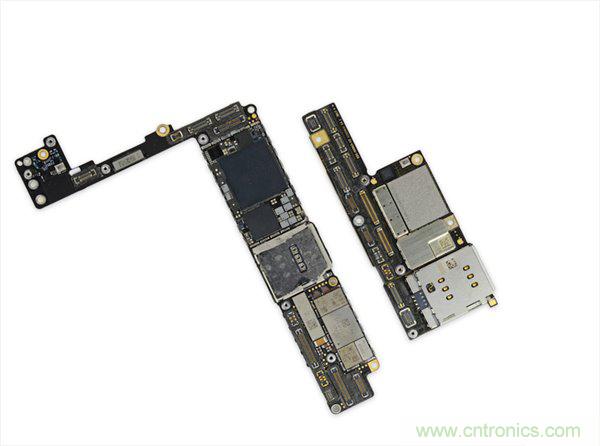

iPhone X主板的尺寸大约是iPhone 8 Plus主板的70%,从而为电池腾出了更多的空间。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

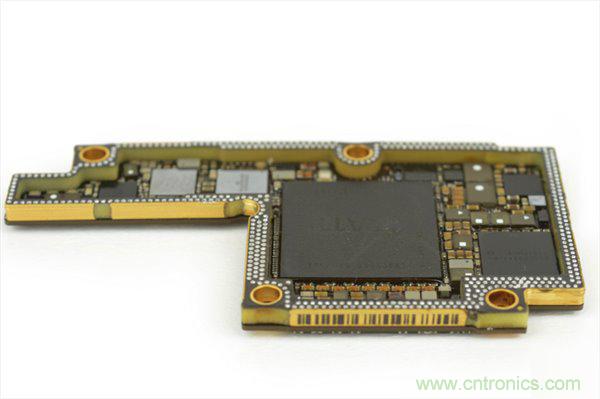

为了在尺寸有限的主板上投入更多的技术,苹果将主板折成了两半,两个部分是焊接在一起的,需要将它们分离开来。(这是我们首次在iPhone上看到双层板)

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

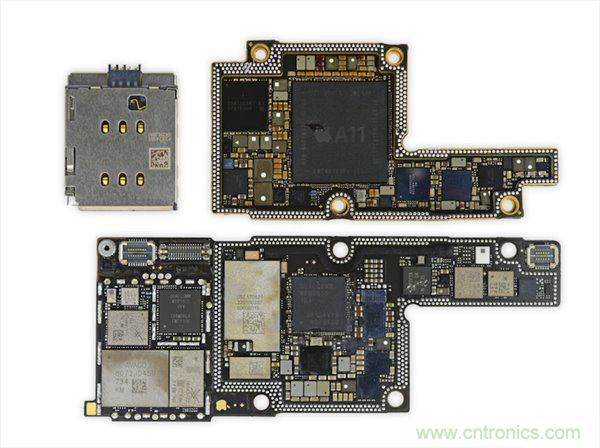

iFixit将两层主板分离之后发现,iPhone X主板总面积是iPhone 8 Plus主板区域面积的135%。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

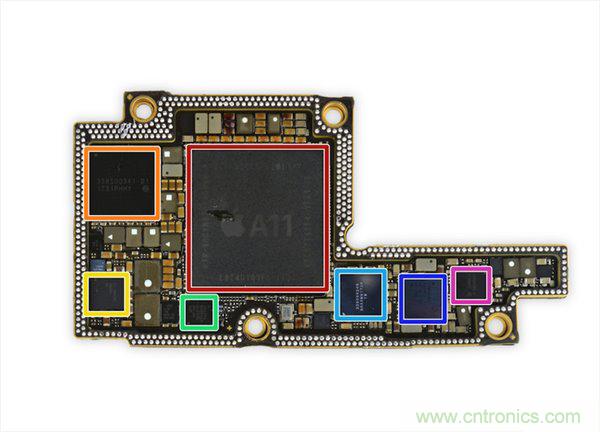

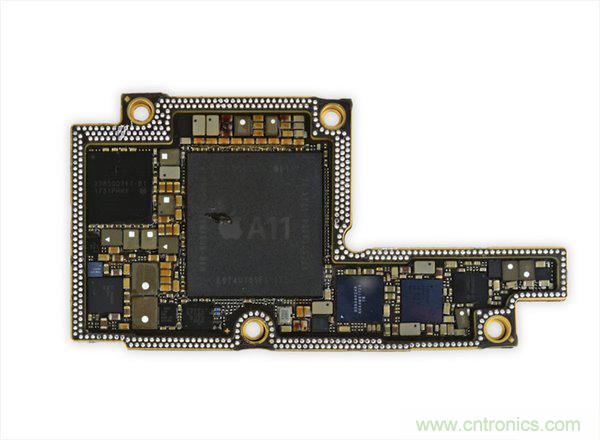

iPhone X主板的第一部分

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

  1. 红色:苹果APL1W72 A11仿生SoC SK海力士H9HKNNNDBMAUUR 3GB LPDDR4 RAM
  2. 橙色:苹果338S00341-B1芯片
  3. 黄色:TI 78AVZ81
  4. 绿色:NXP 1612A1
  5. 浅蓝:苹果338S00248音频编解码器
  6. 蓝色:STB600B0
  7. 粉色:苹果338S00306电源管理IC

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

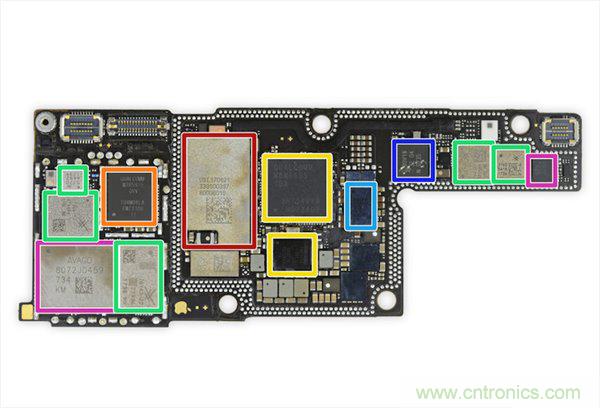

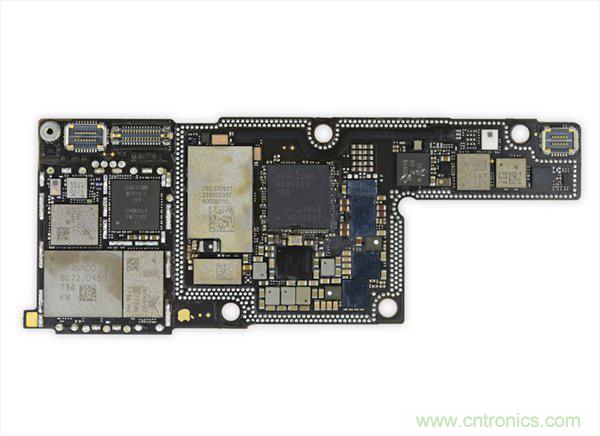

主板的第二部分

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

  1. 红色:苹果USI 170821 339S00397 Wi-Fi/蓝牙模块
  2. 橙色:高通WTR5975 gigabit LTE收发器
  3. 黄色:高通MDM9655骁龙X16 LTE调制解调器和PMD9655 PMIC
  4. 绿色:Skyworks 78140-22功率放大器,SKY77366-17功率放大器,S770 6662, 3760 5418 1736
  5. 浅蓝:Broadcom BCM15951触摸控制器
  6. 蓝色:NXP 80V18 PN80V NFC控制器模块
  7. 粉色:Broadcom AFEM-8072,MMMB功率放大器模块

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

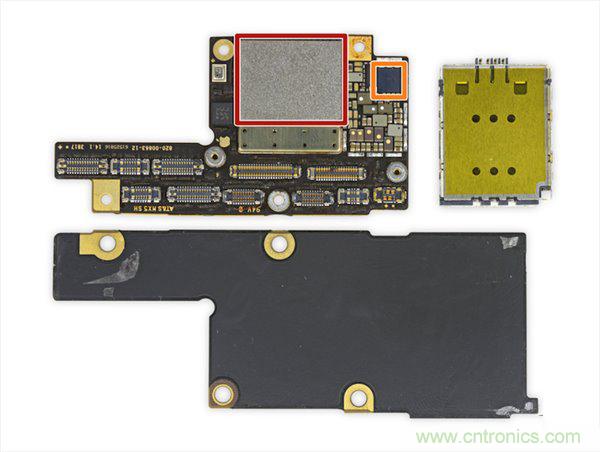

两部分主板的另一面

  • 红色:东芝TSB3234X68354TWNA1 64GB闪存
  • 橙色:苹果/凌云逻辑338S00296音频放大器

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

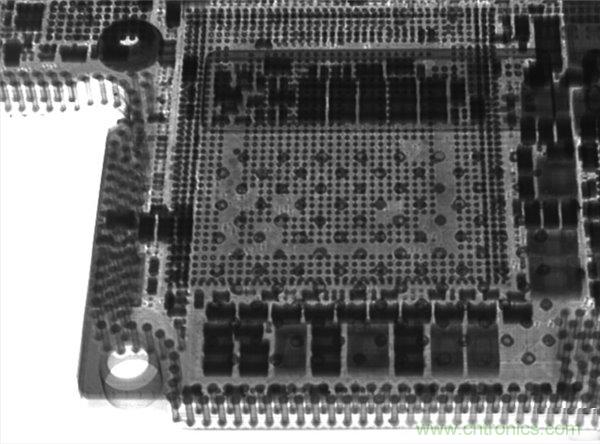

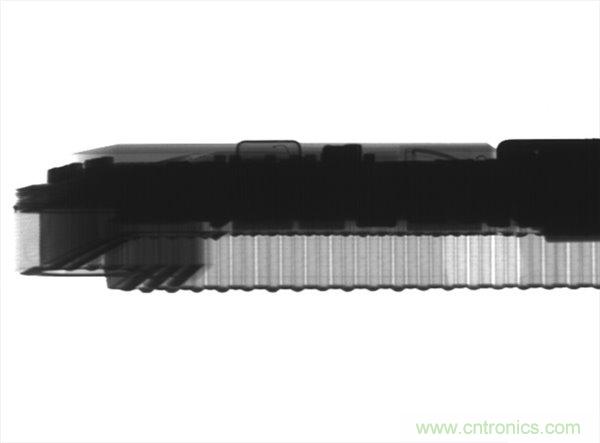

通过X光扫描来了解主板的3D结构。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

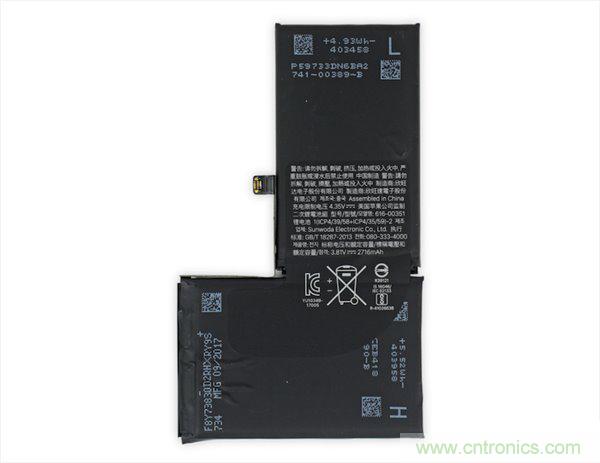

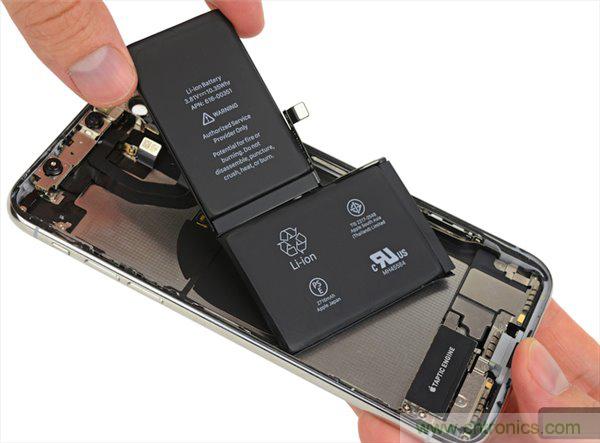

拆卸电池,iPhone X的电池并不是双电池,而是采用双单元设计,能更有效利用空间。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

iPhone X电池额定3.81V,容量2716mAh,功率10.35Wh。作为对比,iPhone 8 Plus为10.28Wh;三星Galaxy Note 8为12.71Wh

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

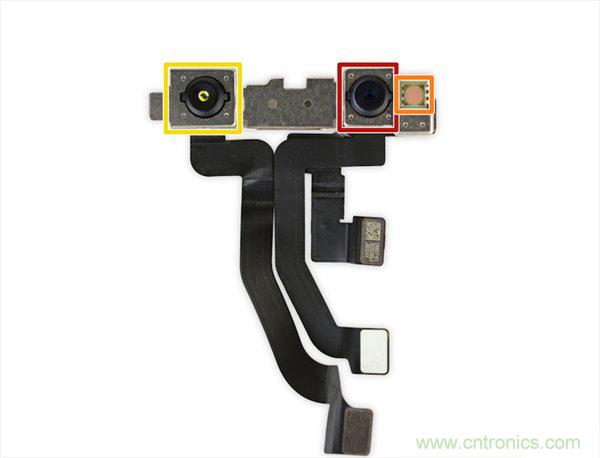

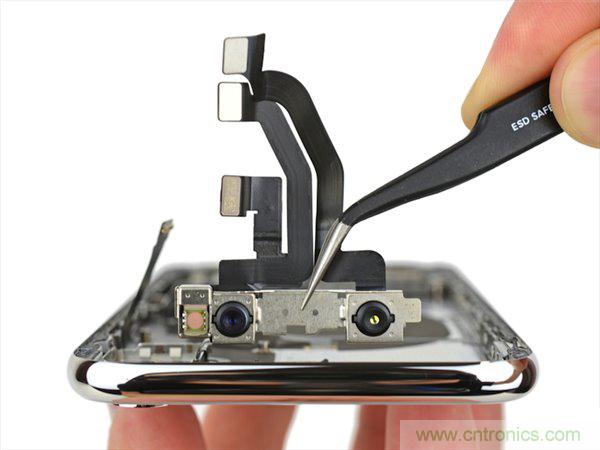

接下来我们将注意力转向iPhone X的顶部,找到备受期待的TrueDepth相机系统。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

第一步,嵌入显示屏上的泛光照明器用红外线照亮你的脸。

接下来,红色标记的前置摄像头证实人脸的存在。

然后,最右侧的红外点投影仪(橙色部分)在你的脸上投射网格点来创建3D地图。

最后,左侧的红外摄像头读取3D地图,并将数据发送给手机。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

iPhone X外壳中的剩余部分。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

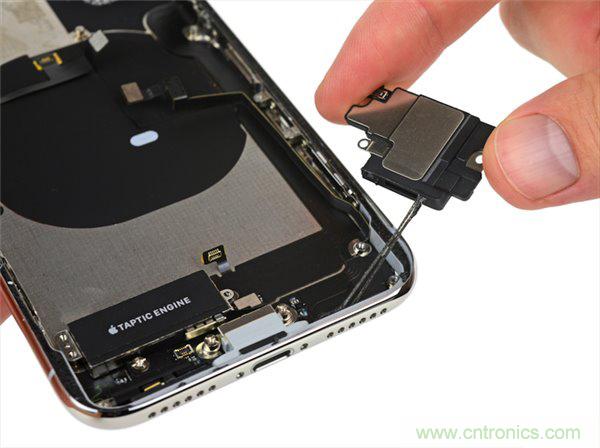

底部的扬声器,周围还有防水胶粘剂。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

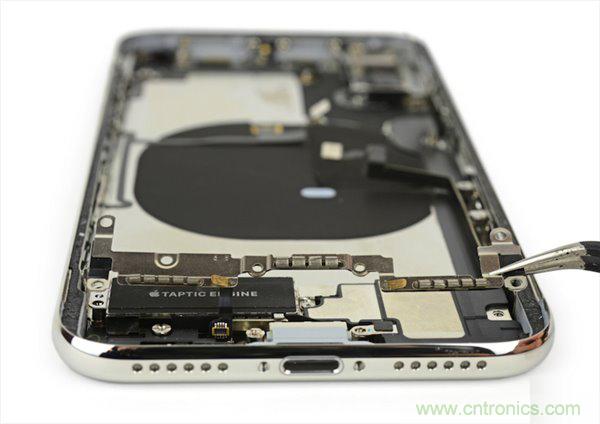

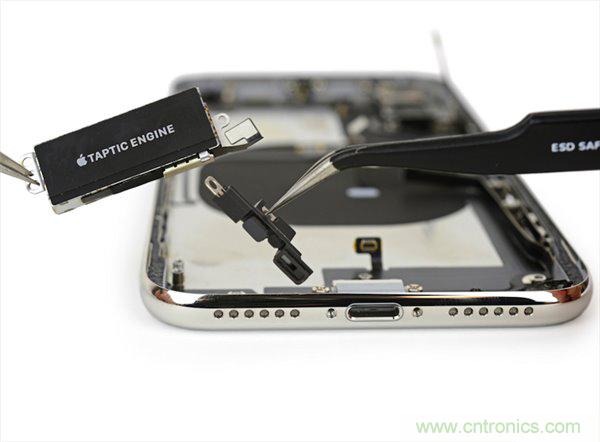

当然,还有Taptic Engine。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

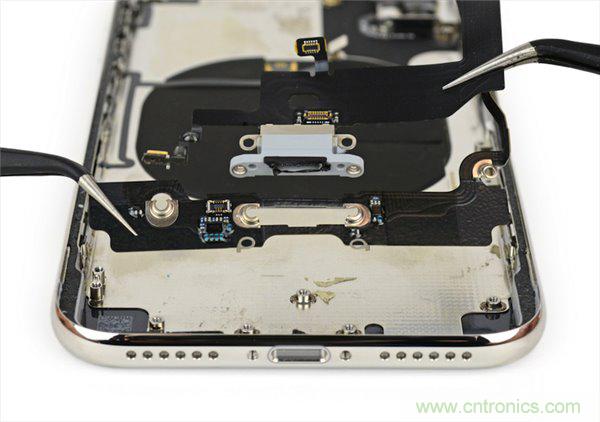

iPhone X的Lightning接口更加耐用,它有一个更宽的支架,通过螺丝固定在框架的侧壁上。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

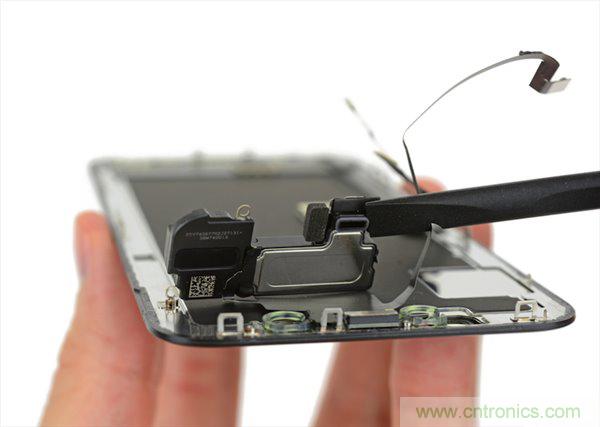

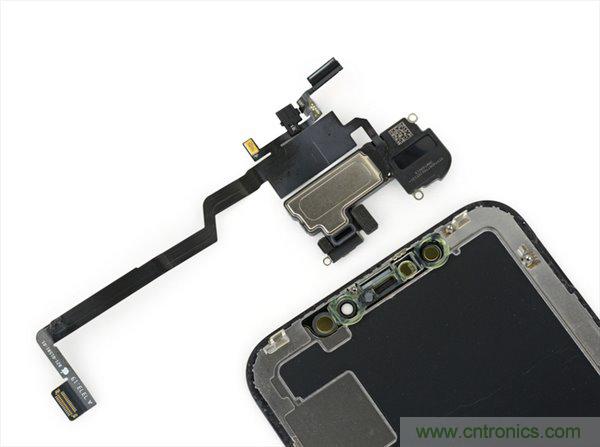

再看看iPhone X的显示屏,首先是听筒扬声器。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

将组件拆卸下来之后,我们可以看到扬声器、麦克风、环境光传感器、泛光照明器和近距离传感器。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

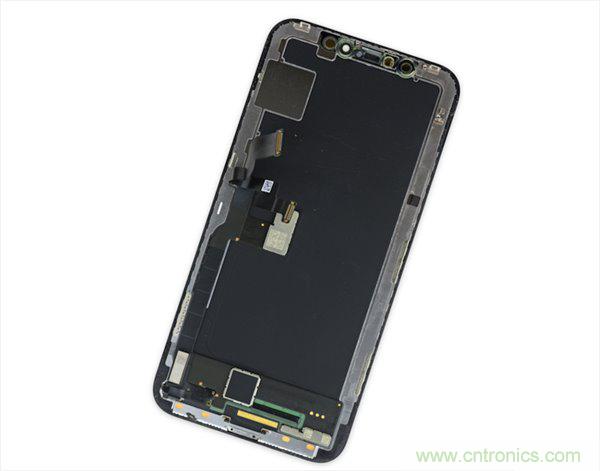

最后就剩下一块luo lu的显示屏幕。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

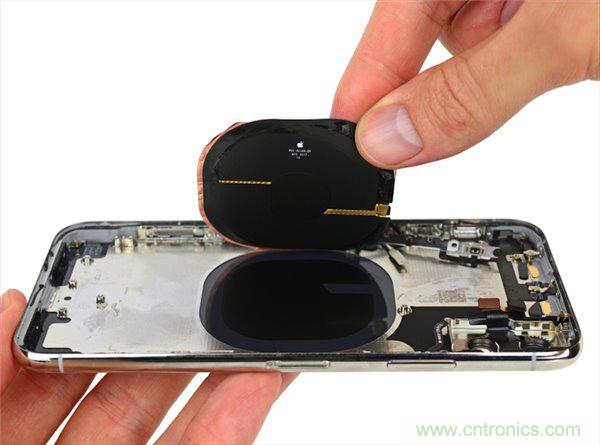

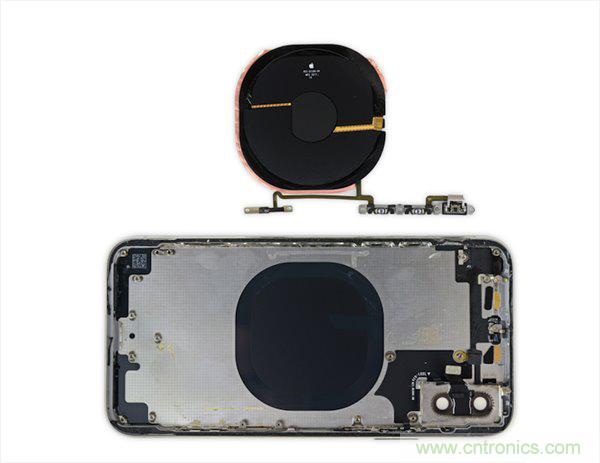

在光秃秃的金属外壳上,我们看到了另一个熟悉的部分:无线充电线圈。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

当然,还有音量按键、铃声/静音开关和一个未知的传感器支架。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

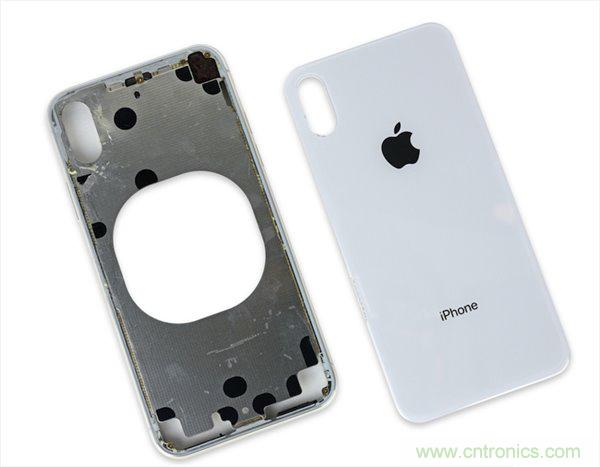

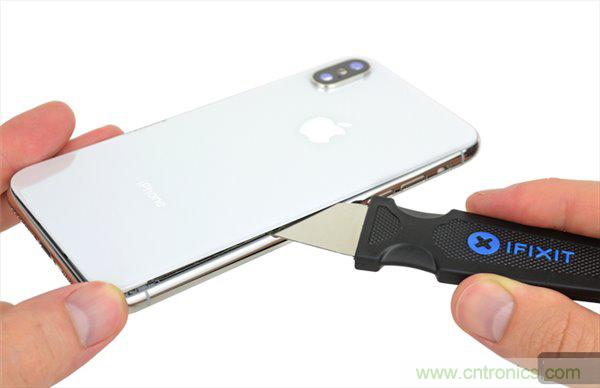

跟iPhone 8系列一样,iPhone X的玻璃背面板也非常难剥离,苹果使用了大量的胶水来粘合。

苹果iPhone X iFixit拆解报告:双层主板+双单元电池

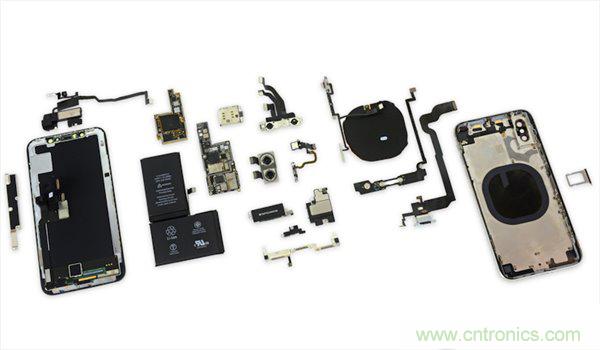

这就是iPhone X组件的全家福。

总结

最终,iFixit给出的iPhone X可修复性得分为6分(满分10分)。

-iPhone X屏幕和电池容易维修替换;

-破裂的显示器可以被替换,不需要移除Face ID组件;

-使用螺丝钉比大量使用胶水要容易拆很多,但需要使用拆苹果产品专用的梅花型螺丝刀和Y字螺丝刀,外加一把普通的螺丝起子。

-防水措施使得部分维修变得更复杂,但不太可能造成难以修复的水损坏;

-电缆较繁琐,将互不相干的组件连接在一起,替换起来很麻烦,且成本较高;

-前后的玻璃面板导致跌落损坏的可能性增加一倍,如果玻璃面板破碎,更换时需要移除所有部件,更换整个底盘。
