【导读】根据国际半导体路线组织(ITRS)的定义:SiP为将多个具有不同功能的有源电子元件与可选无源器件,以及诸如MEMS或者光学器件等其他器件优先组装到一起,实现一定功能的单个标准封装件,形成一个系统或者子系统。

超越摩尔之路——SiP简介

根据国际半导体路线组织(ITRS)的定义:SiP为将多个具有不同功能的有源电子元件与可选无源器件,以及诸如MEMS或者光学器件等其他器件优先组装到一起,实现一定功能的单个标准封装件,形成一个系统或者子系统。

一文看懂SiP封装技术

一文看懂SiP封装技术

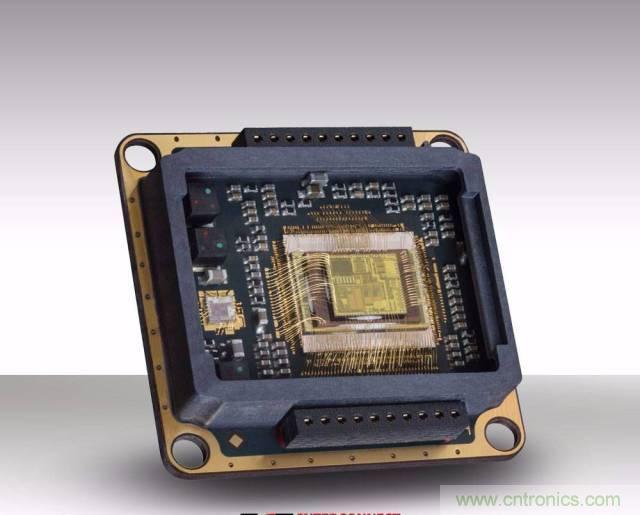

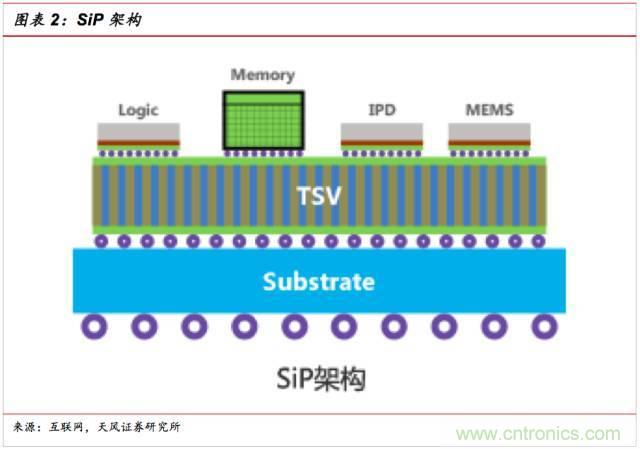

从架构上来讲,SiP是将多种功能芯片,包括处理器、存储器等功能芯片集成在一个封装内,从而实现一个基本完整的功能。与SOC(片上系统)相对应。不同的是系统级封装是采用不同芯片进行并排或叠加的封装方式,而SOC则是高度集成的芯片产品。

一文看懂SiP封装技术

1.1. More Moore VS More than Moore——SoC与SiP之比较

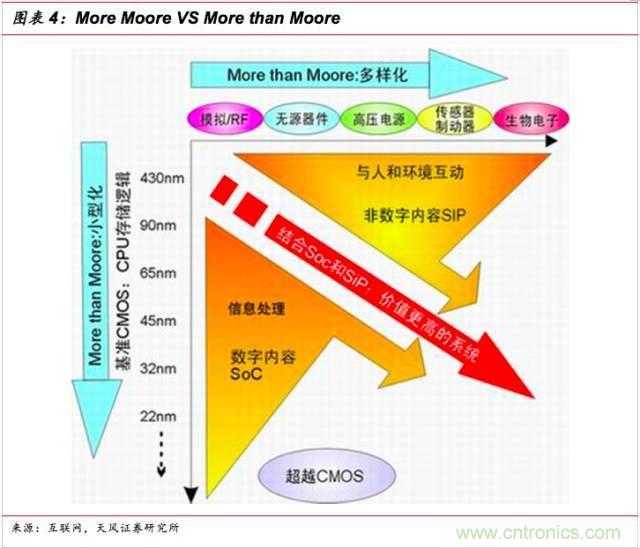

SiP是超越摩尔定律下的重要实现路径。众所周知的摩尔定律发展到现阶段,何去何从?行业内有两条路径:一是继续按照摩尔定律往下发展,走这条路径的产品有CPU、内存、逻辑器件等,这些产品占整个市场的50%。另外就是超越摩尔定律的More than Moore路线,芯片发展从一味追求功耗下降及性能提升方面,转向更加务实的满足市场的需求。这方面的产品包括了模拟/RF器件,无源器件、电源管理器件等,大约占到了剩下的那50%市场。

一文看懂SiP封装技术

针对这两条路径,分别诞生了两种产品:SoC与SiP。SoC是摩尔定律继续往下走下的产物,而SiP则是实现超越摩尔定律的重要路径。两者都是实现在芯片层面上实现小型化和微型化系统的产物。

一文看懂SiP封装技术

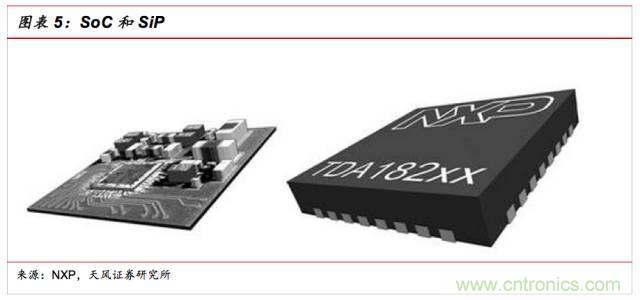

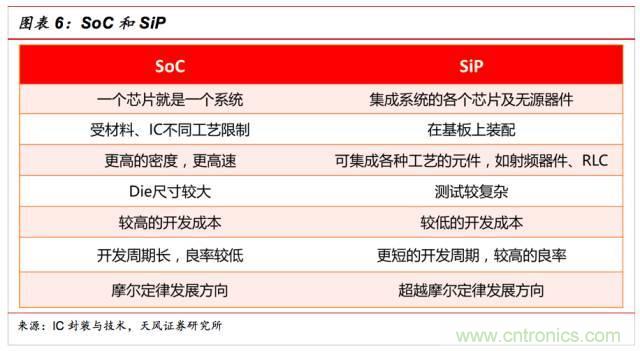

SoC与SIP是极为相似,两者均将一个包含逻辑组件、内存组件,甚至包含被动组件的系统,整合在一个单位中。SoC是从设计的角度出发,是将系统所需的组件高度集成到一块芯片上。SiP是从封装的立场出发,对不同芯片进行并排或叠加的封装方式,将多个具有不同功能的有源电子元件与可选无源器件,以及诸如MEMS或者光学器件等其他器件优先组装到一起,实现一定功能的单个标准封装件。

一文看懂SiP封装技术

从集成度而言,一般情况下,SoC只集成AP之类的逻辑系统,而SiP集成了AP+mobile DDR,某种程度上说SIP=SoC+DDR,随着将来集成度越来越高,emmc也很有可能会集成到SiP中。

从封装发展的角度来看,因电子产品在体积、处理速度或电性特性各方面的需求考量下,SoC曾经被确立为未来电子产品设计的关键与发展方向。但随着近年来SoC生产成本越来越高,频频遭遇技术障碍,造成SoC的发展面临瓶颈,进而使SiP的发展越来越被业界重视。

一文看懂SiP封装技术

1.2. SiP——超越摩尔定律的必然选择路径

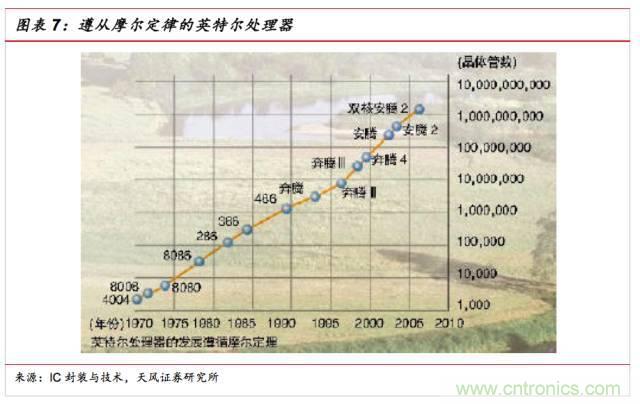

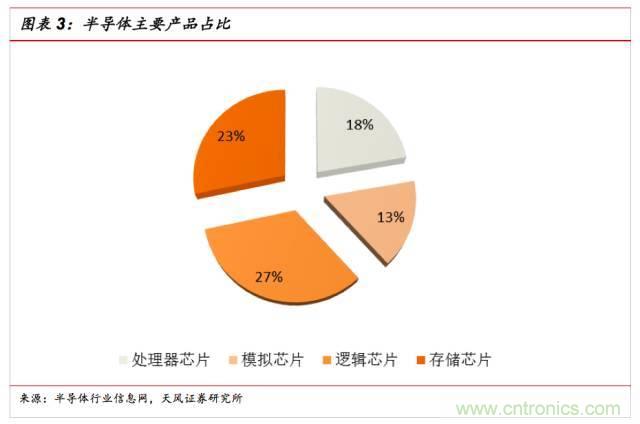

摩尔定律确保了芯片性能的不断提升。众所周知,摩尔定律是半导体行业发展的“圣经”。在硅基半导体上,每18个月实现晶体管的特征尺寸缩小一半,性能提升一倍。在性能提升的同时,带来成本的下降,这使得半导体厂商有足够的动力去实现半导体特征尺寸的缩小。这其中,处理器芯片和存储芯片是最遵从摩尔定律的两类芯片。以Intel为例,每一代的产品完美地遵循摩尔定律。在芯片层面上,摩尔定律促进了性能的不断往前推进。

一文看懂SiP封装技术

一文看懂SiP封装技术

一文看懂SiP封装技术

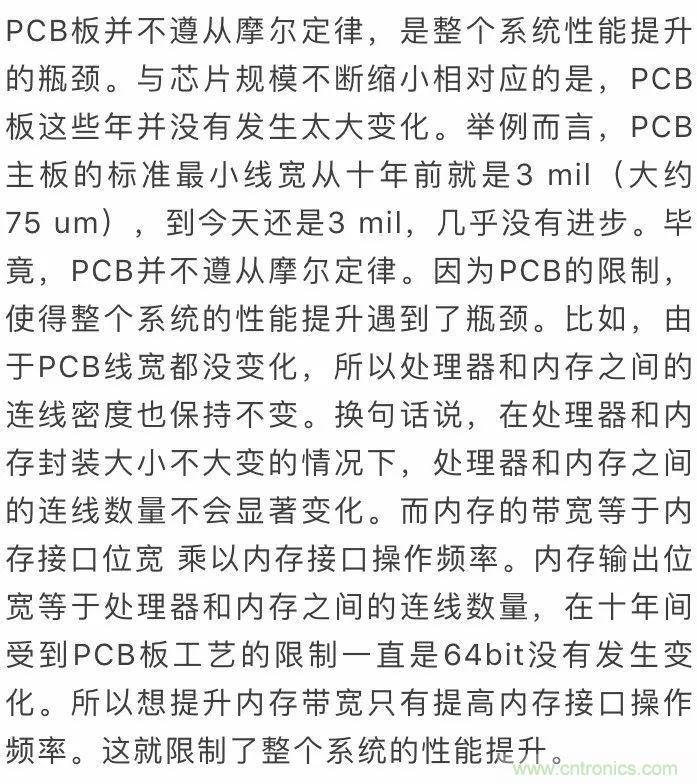

SIP是解决系统桎梏的胜负手。把多个半导体芯片和无源器件封装在同一个芯片内,组成一个系统级的芯片,而不再用PCB板来作为承载芯片连接之间的载体,可以解决因为PCB自身的先天不足带来系统性能遇到瓶颈的问题。以处理器和存储芯片举例,因为系统级封装内部走线的密度可以远高于PCB走线密度,从而解决PCB线宽带来的系统瓶颈。举例而言,因为存储器芯片和处理器芯片可以通过穿孔的方式连接在一起,不再受PCB线宽的限制,从而可以实现数据带宽在接口带宽上的提升。

一文看懂SiP封装技术

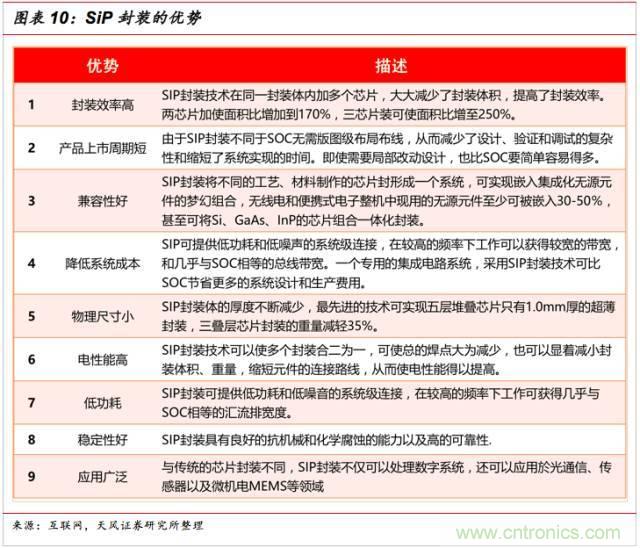

我们认为,SiP不仅是简单地将芯片集成在一起。SiP还具有开发周期短;功能更多;功耗更低,性能更优良、成本价格更低,体积更小,质量更轻等优点,总结如下:

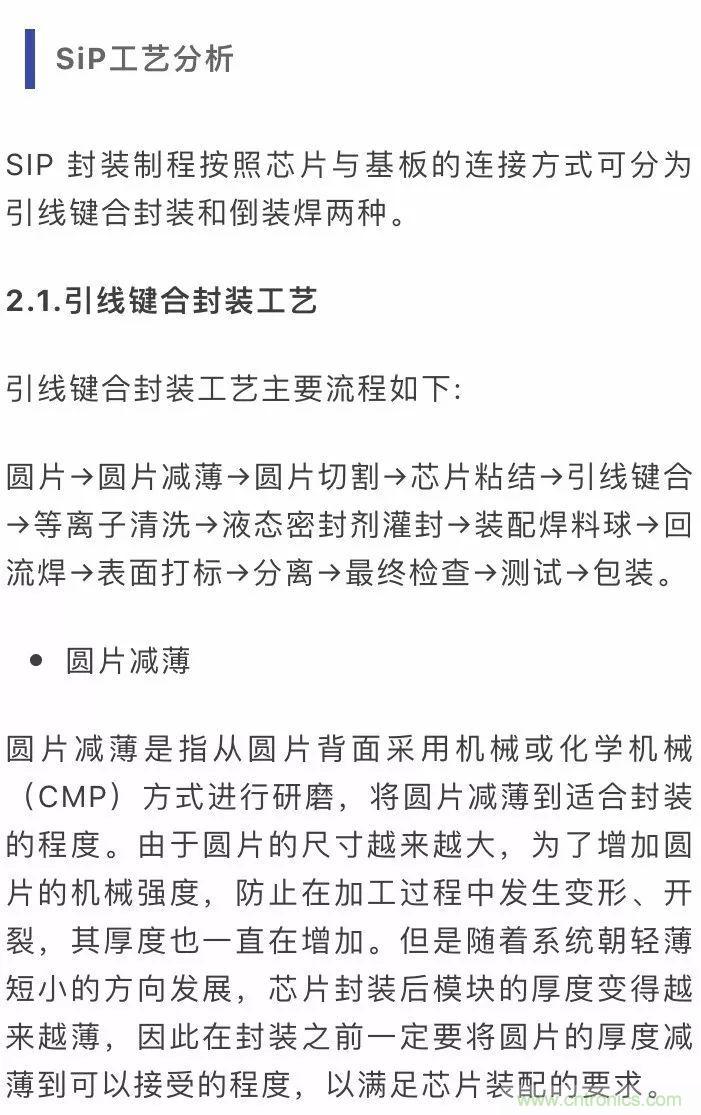

一文看懂SiP封装技术

一文看懂SiP封装技术

一文看懂SiP封装技术

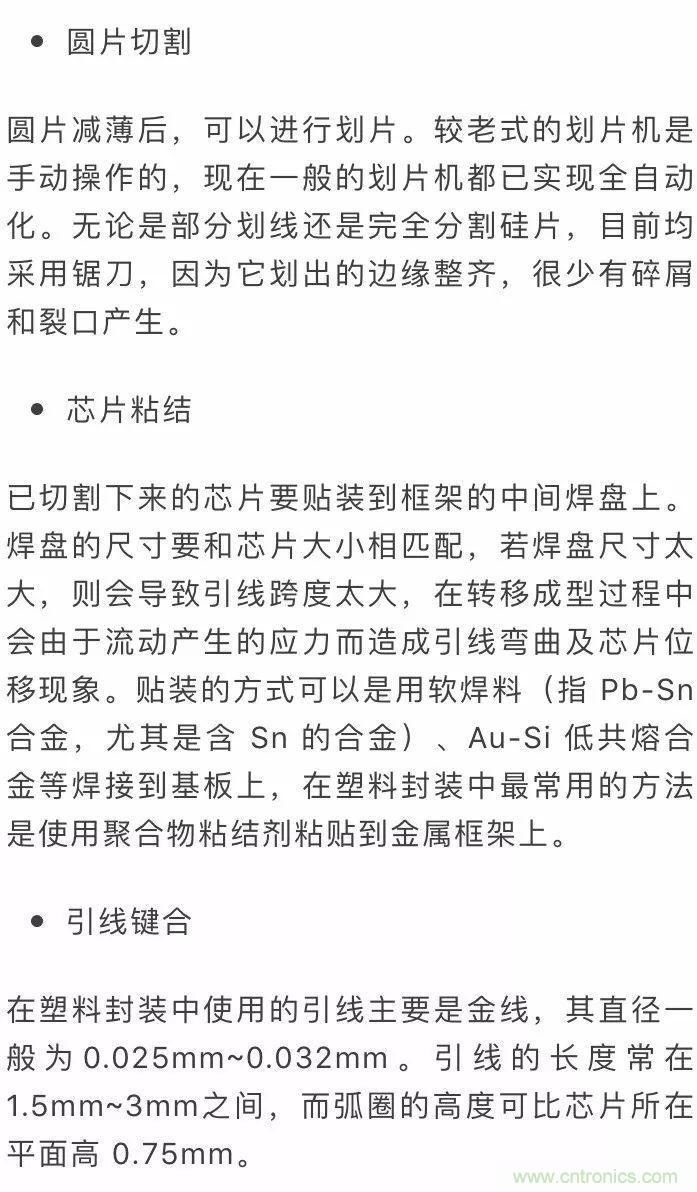

键合技术有热压焊、热超声焊等。这些技术优点是容易形成球形(即焊球技术),并防止金线氧化。为了降低成本,也在研究用其他金属丝,如铝、铜、银、钯等来替代金丝键合。热压焊的条件是两种金属表面紧紧接触,控制时间、温度、压力,使得两种金属发生连接。表面粗糙(不平整)、有氧化层形成或是有化学沾污、吸潮等都会影响到键合效果,降低键合强度。热压焊的温度在 300℃~400℃,时间一般为 40ms(通常,加上寻找键合位置等程序,键合速度是每秒二线)。超声焊的优点是可避免高温,因为它用20kHz~60kHz的超声振动提供焊接所需的能量,所以焊接温度可以降低一些。将热和超声能量同时用于键合,就是所谓的热超声焊。与热压焊相比,热超声焊最大的优点是将键合温度从 350℃降到250℃左右(也有人认为可以用100℃~150℃的条件),这可以大大降低在铝焊盘上形成 Au-Al 金属间化合物的可能性,延长器件寿命,同时降低了电路参数的漂移。在引线键合方面的改进主要是因为需要越来越薄的封装,有些超薄封装的厚度仅有0.4mm 左右。所以引线环(loop)从一般的200 μ m~300 μ m减小到100μm~125μm,这样引线张力就很大,绷得很紧。另外,在基片上的引线焊盘外围通常有两条环状电源 / 地线,键合时要防止金线与其短路,其最小间隙必须>625 μ m,要求键合引线必须具有高的线性度和良好的弧形。

等离子清洗

清洗的重要作用之一是提高膜的附着力,如在Si 衬底上沉积 Au 膜,经 Ar 等离子体处理掉表面的碳氢化合物和其他污染物,明显改善了 Au 的附着力。等离子体处理后的基体表面,会留下一层含氟化物的灰色物质,可用溶液去掉。同时清洗也有利于改善表面黏着性和润湿性。

液态密封剂灌封

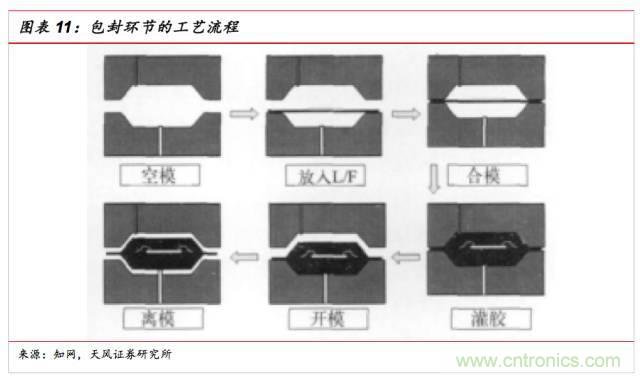

将已贴装好芯片并完成引线键合的框架带置于模具中,将塑封料的预成型块在预热炉中加热(预热温度在 90℃~95℃之间),然后放进转移成型机的转移罐中。在转移成型活塞的压力之下,塑封料被挤压到浇道中,并经过浇口注入模腔(在整个过程中,模具温度保持在 170℃~175℃左右)。塑封料在模具中快速固化,经过一段时间的保压,使得模块达到一定的硬度,然后用顶杆顶出模块,成型过程就完成了。对于大多数塑封料来说,在模具中保压几分钟后,模块的硬度足可以达到允许顶出的程度,但是聚合物的固化(聚合)并未全部完成。由于材料的聚合度(固化程度)强烈影响材料的玻璃化转变温度及热应力,所以促使材料全部固化以达到一个稳定的状态,对于提高器件可靠性是十分重要的,后固化就是为了提高塑封料的聚合度而必需的工艺步骤,一般后固化条件为 170℃~175℃,2h~4h。

一文看懂SiP封装技术

液态密封剂灌封

目前业内采用的植球方法有两种:“锡膏”+“锡球”和“助焊膏”+ “锡球”。“锡膏”+“锡球”植球方法是业界公认的最好标准的植球法,用这种方法植出的球焊接性好、光泽好,熔锡过程不会出现焊球偏置现象,较易控制,具体做法就是先把锡膏印刷到 BGA 的焊盘上,再用植球机或丝网印刷在上面加上一定大小的锡球,这时锡膏起的作用就是粘住锡球,并在加温的时候让锡球的接触面更大,使锡球的受热更快更全面,使锡球熔锡后与焊盘焊接性更好并减少虚焊的可能。

表面打标

打标就是在封装模块的顶表面印上去不掉的、字迹清楚的字母和标识,包括制造商的信息、国家、器件代码等,主要是为了识别并可跟踪。打码的方法有多种,其中最常用的是印码方法,而它又包括油墨印码和激光印码二种。

分离

为了提高生产效率和节约材料,大多数 SIP 的组装工作都是以阵列组合的方式进行,在完成模塑与测试工序以后进行划分,分割成为单个的器件。划分分割可以采用锯开或者冲压工艺,锯开工艺灵活性比较强,也不需要多少专用工具,冲压工艺则生产效率比较高、成本较低,但是需要使用专门的工具。

2.2.倒装焊工艺

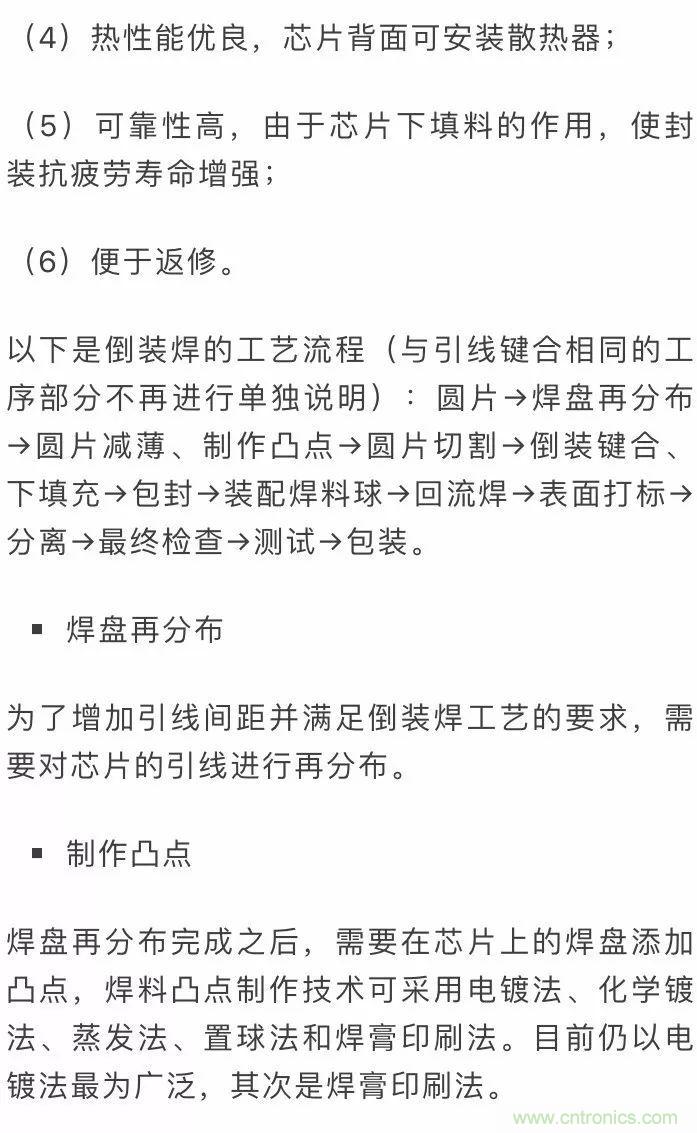

和引线键合工艺相比较倒装焊工艺具有以下几个优点:

(1)倒装焊技术克服了引线键合焊盘中心距极限的问题;

(2)在芯片的电源 /地线分布设计上给电子设计师提供了更多的便利;

(3)通过缩短互联长度,减小 RC 延迟,为高频率、大功率器件提供更完善的信号;

一文看懂SiP封装技术

一文看懂SiP封装技术

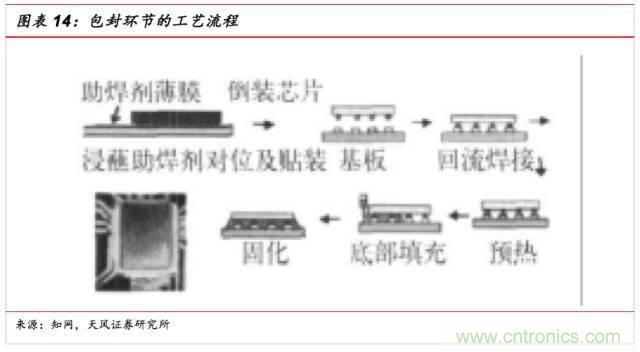

倒装键合、下填充

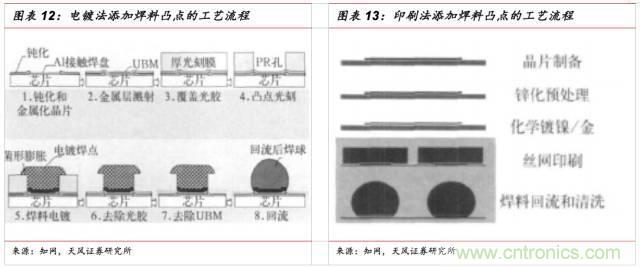

在整个芯片键合表面按栅阵形状布置好焊料凸点后,芯片以倒扣方式安装在封装基板上,通过凸点与基板上的焊盘实现电气连接,取代了WB和TAB 在周边布置端子的连接方式。倒装键合完毕后,在芯片与基板间用环氧树脂进行填充,可以减少施加在凸点上的热应力和机械应力,比不进行填充的可靠性提高了1到2个数量级。

一文看懂SiP封装技术

SiP——为应用而生

3.1.主要应用领域

SiP的应用非常广泛,主要包括:无线通讯、汽车电子、医疗电子、计算机、军用电子等。

应用最为广泛的无线通讯领域。SiP在无线通信领域的应用最早,也是应用最为广泛的领域。在无线通讯领域,对于功能传输效率、噪声、体积、重量以及成本等多方面要求越来越高,迫使无线通讯向低成本、便携式、多功能和高性能等方向发展。SiP是理想的解决方案,综合了现有的芯核资源和半导体生产工艺的优势,降低成本,缩短上市时间,同时克服了SOC中诸如工艺兼容、信号混合、噪声干扰、电磁干扰等难度。手机中的射频功放,集成了频功放、功率控制及收发转换开关等功能,完整的在SiP中得到了解决。

一文看懂SiP封装技术

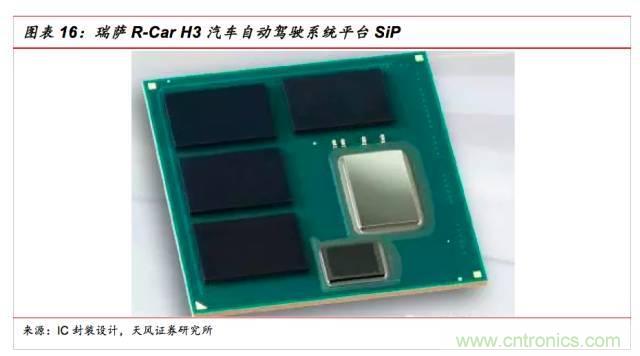

汽车电子是SiP的重要应用场景。汽车电子里的SiP应用正在逐渐增加。以发动机控制单元(ECU)举例,ECU由微处理器(CPU)、存储器(ROM、RAM)、输入/输出接口(I/O)、模数转换器(A/D)以及整形、驱动等大规模集成电路组成。各类型的芯片之间工艺不同,目前较多采用SiP的方式将芯片整合在一起成为完整的控制系统。另外,汽车防抱死系统(ABS)、燃油喷射控制系统、安全气囊电子系统、方向盘控制系统、轮胎低气压报警系统等各个单元,采用SiP的形式也在不断增多。此外,SIP技术在快速增长的车载办公系统和娱乐系统中也获得了成功的应用。

一文看懂SiP封装技术

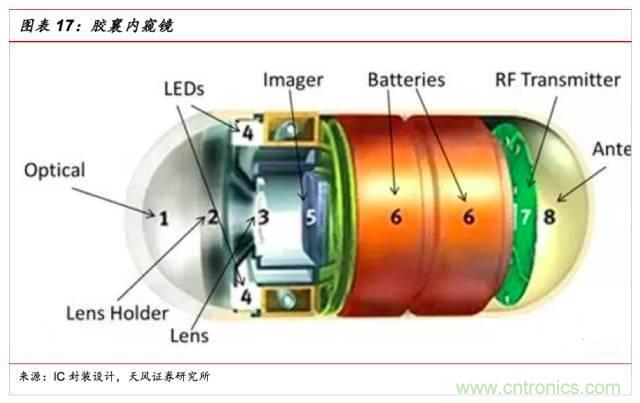

医疗电子需要可靠性和小尺寸相结合,同时兼具功能性和寿命。在该领域的典型应用为可植入式电子医疗器件,比如胶囊式内窥镜。内窥镜由光学镜头、图像处理芯片、射频信号发射器、天线、电池等组成。其中图像处理芯片属于数字芯片、射频信号发射器则为模拟芯片、天线则为无源器件。将这些器件集中封装在一个SiP之内,可以完美地解决性能和小型化的要求。

一文看懂SiP封装技术

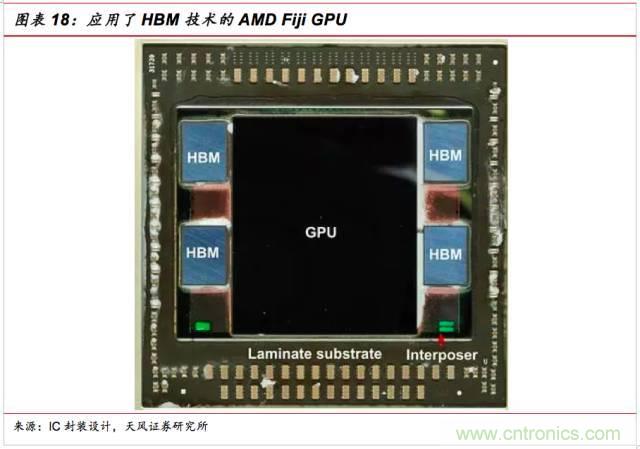

SiP在计算机领域的应用主要来自于将处理器和存储器集成在一起。以GPU举例,通常包括图形计算芯片和SDRAM。而两者的封装方式并不相同。图形计算方面都采用标准的塑封焊球阵列多芯片组件方式封装,而这种方式对于SDRAM并不适合。因此需要将两种类型的芯片分别封装之后,再以SiP的形式封装在一起。

一文看懂SiP封装技术

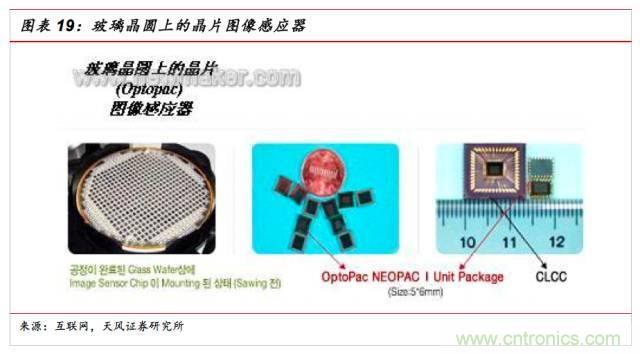

SiP在其他消费类电子中也有很多应用。这其中包括了ISP(图像处理芯片)、蓝牙芯片等。ISP是数码相机、扫描仪、摄像头、玩具等电子产品的核心器件,其通过光电转换,将光学信号转换成数字信号,然后实现图像的处理、显示和存储。图像传感器包括一系列不同类型的元器件,如CCD、COMS图像传感器、接触图像传感器、电荷载入器件、光学二极管阵列、非晶硅传感器等,SiP技术无疑是一种理想的封装技术解决方案。

一文看懂SiP封装技术

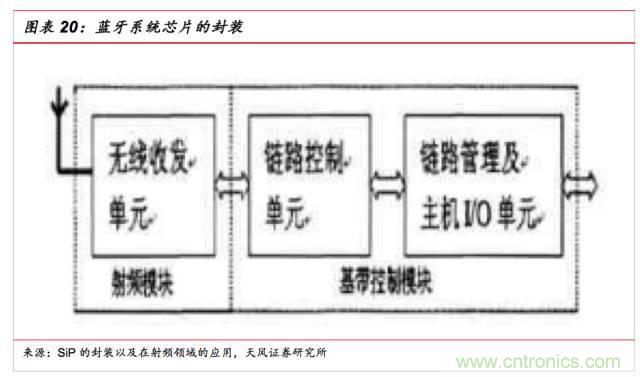

蓝牙系统一般由无线部分、链路控制部分、链路管理支持部分和主终端接口组成,SiP技术可以使蓝牙做得越来越小迎合了市场的需求,从而大力推动了蓝牙技术的应用。SiP完成了在一个超小型封装内集成了蓝牙无线技术功能所需的全部原件(无线电、基带处理器、ROM、滤波器及其他分立元件)。

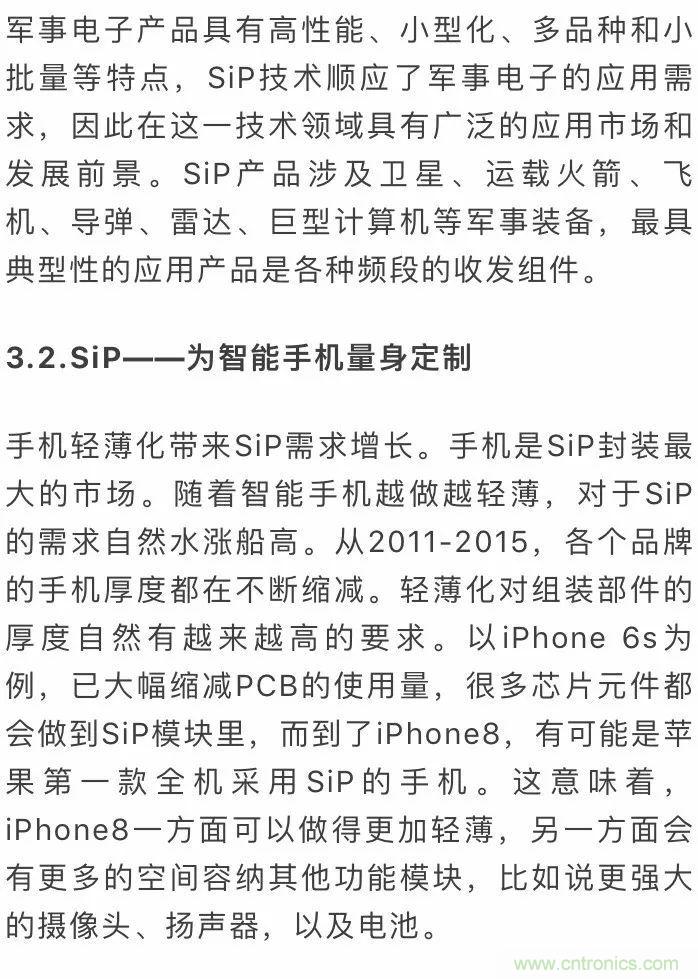

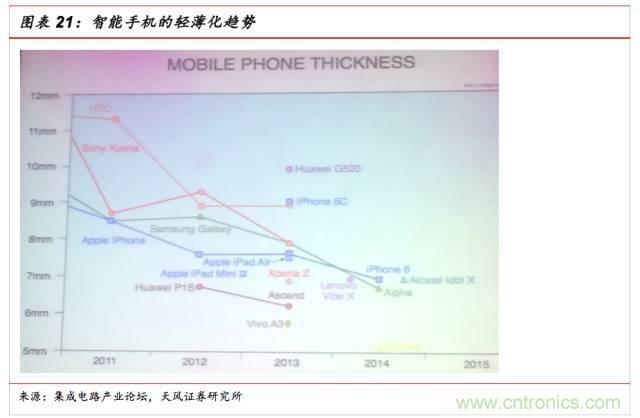

一文看懂SiP封装技术

一文看懂SiP封装技术

一文看懂SiP封装技术

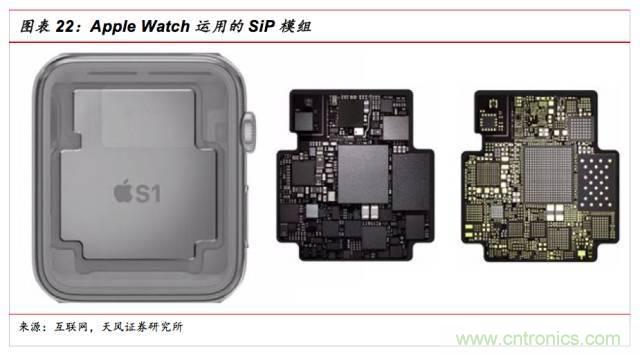

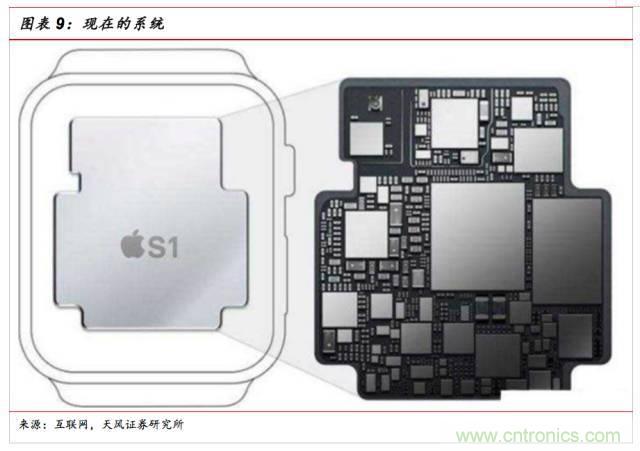

从苹果产品看SiP应用。苹果是坚定看好SiP应用的公司,苹果在之前Apple Watch上就已经使用了SiP封装。

一文看懂SiP封装技术

除了手表以外,苹果手机中使用SiP的颗数也在逐渐增多。列举有:触控芯片,指纹识别芯片,RFPA等。

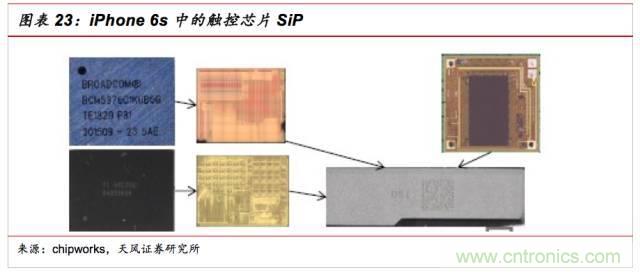

触控芯片。在Iphone6中,触控芯片有两颗,分别由Broadcom和TI提供,而在6S中,将这两颗封在了同一个package内,实现了SiP的封装。而未来会进一步将TDDI整个都封装在一起。iPhone6s中展示了新一代的3D Touch技术。触控感应检测可以穿透绝缘材料外壳,通过检测人体手指带来的电压变化,判断出人体手指的触摸动作,从而实现不同的功能。而触控芯片就是要采集接触点的电压值,将这些电极电压信号经过处理转换成坐标信号,并根据坐标信号控制手机做出相应功能的反应,从而实现其控制功能。3D Touch的出现,对触控模组的处理能力和性能提出了更高的要求,其复杂结构要求触控芯片采用SiP组装,触觉反馈功能加强其操作友好性。

一文看懂SiP封装技术

指纹识别同样采用了SiP封装。将传感器和控制芯片封装在一起,从iPhone 5开始,就采取了相类似的技术。

一文看懂SiP封装技术

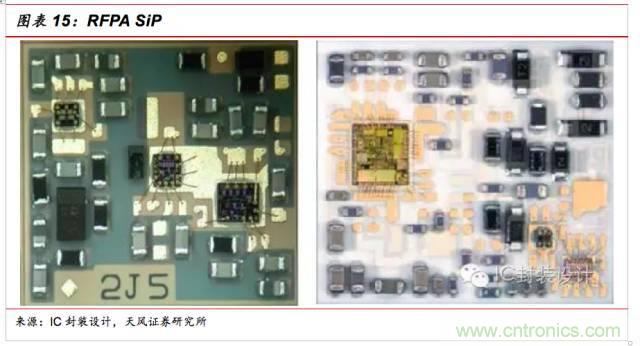

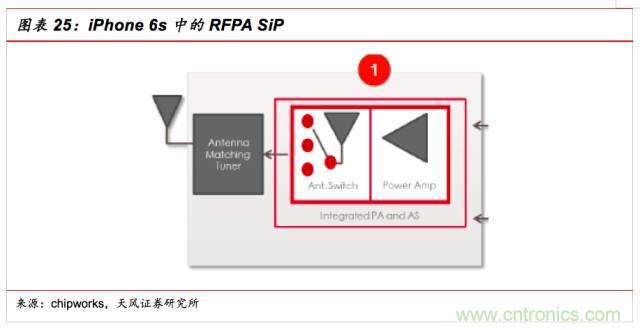

RFPA模块。手机中的RFPA是最常用SiP形式的。iPhone 6S也同样不例外,在iPhone 6S中,有多颗RFPA芯片,都是采用了SiP。

一文看懂SiP封装技术

按照苹果的习惯,所有应用成熟的技术会传给下一代,我们判断,即将问世的苹果iPhone7会更多地采取SiP技术,而未来的iPhone7s、iPhone8会更全面,更多程度的利用SiP技术,来实现内部空间的压缩。

快速增长的SiP市场

4.1.市场规模&渗透率迅速提升

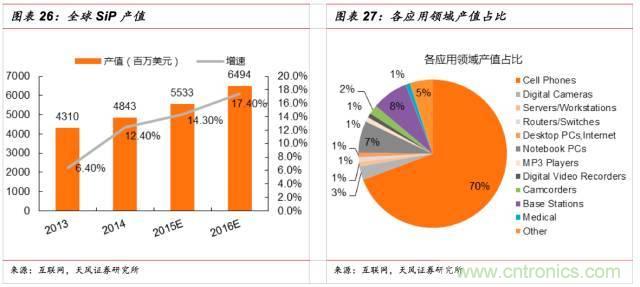

2013-2016SiP市场CAGR=15%。2014年全球SiP产值约为48.43亿美元,较2013年成长12.4%左右;2015年在智慧型手机仍持续成长,以及Apple Watch等穿戴式产品问世下,全球SiP产值估计达到55.33亿美元,较2014年成长14.3%。

2016年,虽然智慧型手机可能逐步迈入成熟期阶段,难有大幅成长的表现,但SiP在应用越趋普及的趋势下,仍可呈现成长趋势,因此,预估2016年全球SiP产值仍将可较2015年成长17.4%,来到64.94亿美元。

一文看懂SiP封装技术

市场渗透率将迅速提升。我们预计,SiP在智能手机中的渗透率将从2016年的10%迅速提升到2018年的40%。在轻薄化趋势已经确定的情况下,能完美实现轻薄化要求的SiP理应会得到更多的应用。不止是苹果,我们预计国内智能手机厂商也会迅速跟进。此外,渗透率提升不单是采用SiP的智能手机会增多,在智能手机中使用的SiP的颗数也会增加。两个效应叠加驱使SiP的增量市场迅速扩大。

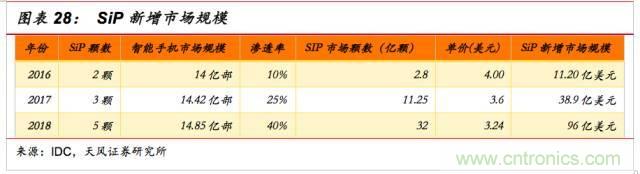

我们测算SiP在智能手机市场未来三年内的市场规模。假设SiP的单价每年降价10%,智能手机出货量年增3%。可以看到,SiP在智能手机中的新增市场规模CAGR=192%,非常可观。

一文看懂SiP封装技术

4.2.从制造到封测——逐渐融合的SiP产业链

从产业链的变革、产业格局的变化来看,今后电子产业链将不再只是传统的垂直式链条:终端设备厂商——IC设计公司——封测厂商、Foundry厂、IP设计公司,产品的设计将同时调动封装厂商、基板厂商、材料厂、IC设计公司、系统厂商、Foundry厂、器件厂商(如TDK、村田)、存储大厂(如三星)等彼此交叉协作,共同实现产业升级。未来系统将带动封装业进一步发展,反之高端封装也将推动系统终端繁荣。未来系统厂商与封装厂的直接对接将会越来越多,而IC设计公司则将可能向IP设计或者直接出售晶圆两个方向去发展。

一文看懂SiP封装技术

近年来,部分晶圆代工厂也在客户一次购足的服务需求下(Turnkey Service),开始扩展业务至下游封测端,以发展SiP等先进封装技术来打造一条龙服务模式,满足上游IC设计厂或系统厂。然而,晶圆代工厂发展SiP等先进封装技术,与现有封测厂商间将形成微妙的竞合关系。首先,晶圆代工厂基于晶圆制程优势,拥有发展晶圆级封装技术的基本条件,跨入门槛并不甚高。因此,晶圆代工厂可依产品应用趋势与上游客户需求,在完成晶圆代工相关制程后,持续朝晶圆级封装等后段领域迈进,以完成客户整体需求目标。这对现有封测厂商来说,可能形成一定程度的竞争。

由于封测厂几乎难以向上游跨足晶圆代工领域,而晶圆代工厂却能基于制程技术优势跨足下游封测代工,尤其是在高阶SiP领域方面;因此,晶圆代工厂跨入SiP封装业务,将与封测厂从单纯上下游合作关系,转向微妙的竞合关系。

封测厂一方面可朝差异化发展以区隔市场,另一方面也可选择与晶圆代工厂进行技术合作,或是以技术授权等方式,搭配封测厂庞大的产能基础进行接单量产,共同扩大市场。此外,晶圆代工厂所发展的高阶异质封装,其部份制程步骤仍须专业封测厂以现有技术协助完成,因此双方仍有合作立基点。

4.3.SiP行业标的

日月光+环旭电子:

全球主要封测大厂中,日月光早在2010年便购并电子代工服务厂(EMS)--环旭电子,以本身封装技术搭配环电在模组设计与系统整合实力,发展SiP技术。使得日月光在SiP技术领域维持领先地位,并能够陆续获得手机大厂苹果的订单,如Wi-Fi、处理器、指纹辨识、压力触控、MEMS等模组,为日月光带来后续成长动力。

此外,日月光也与DRAM制造大厂华亚科策略联盟,共同发展SiP范畴的TSV 2.5D IC技术;由华亚科提供日月光硅中介层(Silicon Interposer)的硅晶圆生产制造,结合日月光在高阶封测的制程能力,扩大日月光现有封装产品线。

不仅如此,日月光也与日本基板厂商TDK合作,成立子公司日月阳,生产集成电路内埋式基板,可将更多的感测器与射频元件等晶片整合在尺寸更小的基板上,让SiP电源耗能降低,体积更小,以适应可穿戴装置与物联网的需求。

日月光今年主要成长动力将来自于SiP,1H2016 SiP营收已近20亿美元,预期未来5-10年,SiP会是公司持续增长的动力。日月光旗下的环旭电子继拿下A公司的穿戴式手表SiP大单之后,也再拿下第二家美系大厂智慧手表SiP订单,预定明年出货。

一文看懂SiP封装技术

长电+星科金朋:

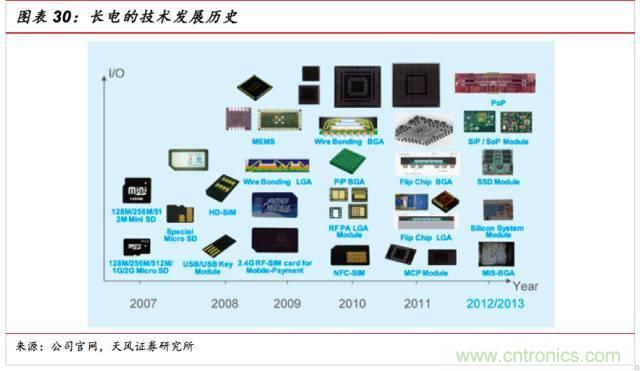

长电是国内少数可以达到国际技术水平的半导体封测企业,2015年携手中芯国际及国家大基金,以7.8亿美元收购新加坡星科金朋,全球排名由第六晋级至第四。公司在SIP封装方面具有一定的技术优势,已成功开发了RF-SIM;Micro SD;USB;FC-BGA;LGA module等一系列产品。

一文看懂SiP封装技术

原本位居全球第四大封测厂的星科金朋也在韩国厂区积极开发SiP技术,但因整体营运状况不如前三大厂,因此难以投入大额资本以扩充SiP规模。不过,随着江苏长电并购星科金朋而带来资金,将能够结合原本星科金朋的技术,将SiP继续做大。长电科技将投入4.75亿美金扩充SiP项目,目前星科金朋韩国厂已经正式量产,产能利用率95%以上,主要为A客户供货。我们预计,未来随着A客户BOM中SiP量的增多,将给公司带来极大弹性。

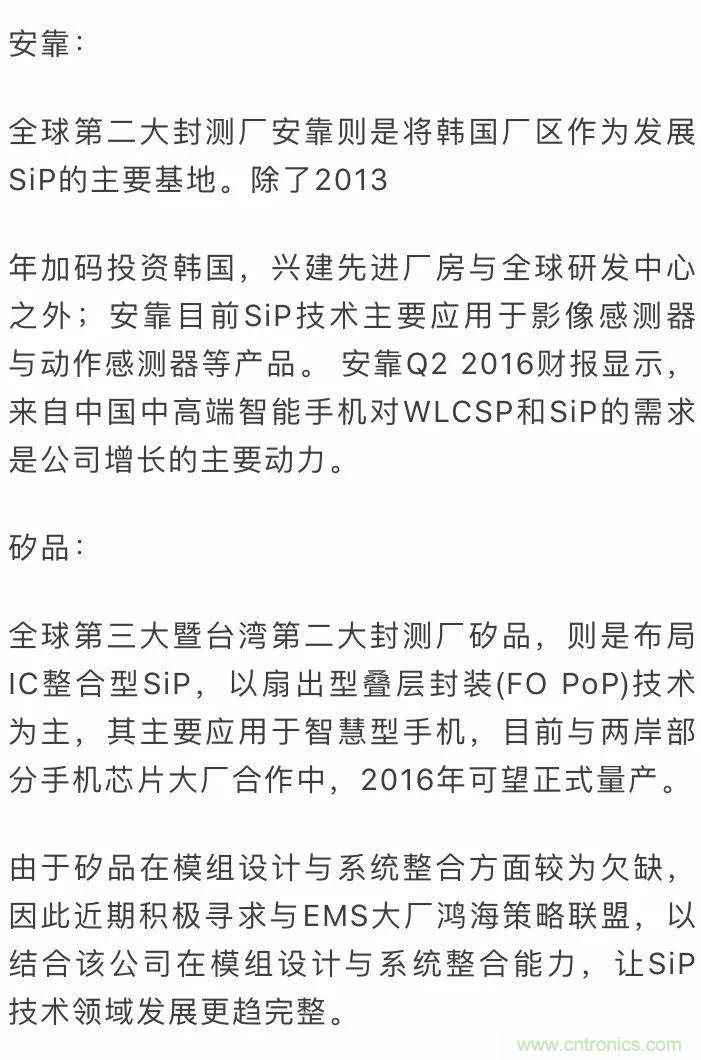

推荐逻辑

SiP代表了行业发展方向。芯片发展从一味追求功耗下降及性能提升(摩尔定律),转向更加务实的满足市场的需求(超越摩尔定律),SiP是实现的重要路径。SiP从终端电子产品角度出发,不是一味关注芯片本身的性能/功耗,而是实现整个终端电子产品的轻薄短小、多功能、低功耗,在行动装置与穿戴装置等轻巧型产品兴起后,SiP需求日益显现。

SiP在智能手机里的渗透率在迅速提升。SiP市场2013-2015的CAGR达到16%,高于智能手机市场7%的CAGR。随着智能手机的轻薄化趋势确定,SiP的渗透率将迅速提升,预计将从现在的10%到2018年的40%。我们强调,要重视智能手机里的任何一个新变化,在达到40%的渗透率之前,都是值得关注的快速成长期。

从行业配置角度看,SiP尚未完全Price in,有成长空间。安靠和日月光在Q2财报中,不约而同给出环比增长的原因之一来自于SiP封装的放量。同时,苹果确定在新机型中使用多颗SiP,而国内厂商尚未开始跟上。我们测算2018年潜在的SiP增量空间为96亿美元,从行业配置角度看,目前SiP的成长尚未被市场充分认识,有足够的上升空间。我们认为,国内的上市公司中,长电科技(收购的星科金朋为A客户提供SiP产品)、环旭电子(Apple watch SiP供应商)将深度受益于SiP行业的发展,推荐关注。
