村田片状铁氧体磁珠的噪声对策应用事例

发布时间:2018-08-10 责任编辑:xueqi

【导读】本文将介绍对应GHz频带噪声的片状铁氧体磁珠BLM_H系列的高频率噪声对策事例,以及BLM_R系列在数字电路中,抑制波形失真噪声的对策事例。

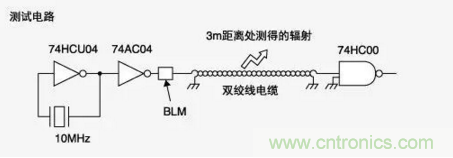

BLM_H Series UHF频带静噪效果


静噪效果和说明

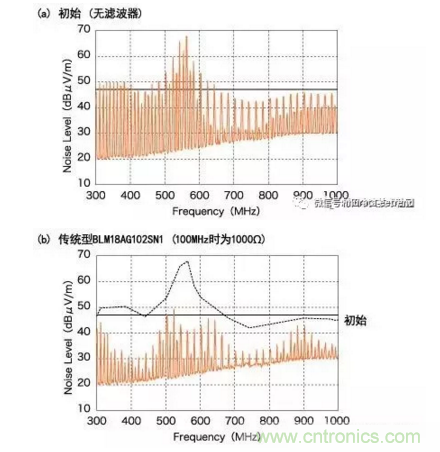

传统型BLM18AG对300MHz和700MHz之间频率范围内的噪声抑制十分有效。

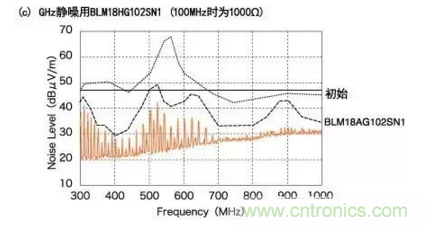

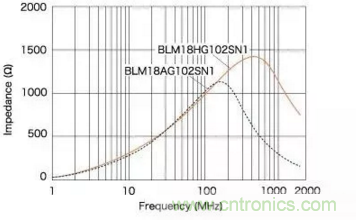

除了传统型BLM的有效性外,BLM18HG还可抑制700MHz以上频率范围的噪声。

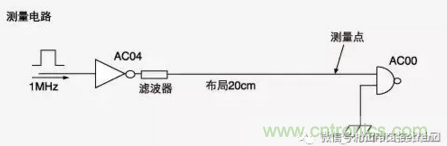

BLM_R Series BLM_R系列的波形失真抑制性能


静噪效果和说明


信号波形产生瞬时扰动。

这种瞬时扰动包含几百MHz谐波分量并产生噪声。

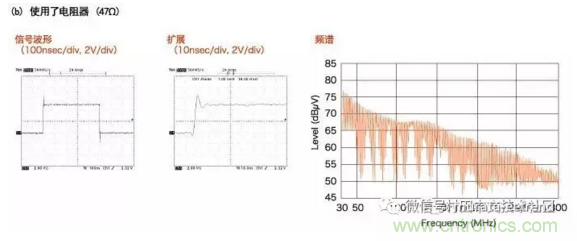

与初始波形相比,瞬时扰动被抑制了一点。

但仍然存在高电平波形失真。


BLM18R具有卓越的噪声抑制和波形失真抑制性能。

BLM18R不仅能显著抑制100MHz以上频带的频谱电平,还能抑制波形失真。
