浅析电阻分压采样电路

发布时间:2018-11-09 责任编辑:lina

【导读】如果在漏极-源极间外加超出器件额定VDSS的电涌电压,而且达到击穿电压V(BR)DSS (根据击穿电流其值不同),并超出一定的能量后就发生破坏的现象。

电阻分压采样电路图(一)

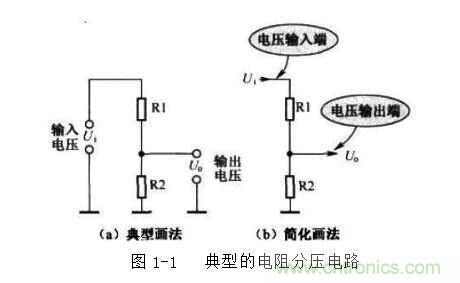

音量控制的实质是由电阻构成的分压电路,其原理就是电阻串联分压的知识,其典型的电路如图1-1。

浅析电阻分压采样电路

输入电路由信号源Ui、电阻R1和电阻R2构成。分压电路输出电压U0算公式为

浅析电阻分压采样电路

从公式可以看出,由于分母R1+R2大于R2,所以输出电压小于入电压。也就是说分压电路是一个对输入信号进行衰减的电路。我们可以通过改变R1或R2的大小来改变输入电压U0的大小。

下分压电阻R2大小对输出电压变化的影响:

输入电压Ui和R1不变时,如果R2增大,输出电压将增大;R2减小,输出电压也将减少。

上分压电阻R1大小对输出电压变化的影响:

输入电压Ui和R2不变时,如果R1增大,输出电压将减小;R1减小,输出电压将增大。

带负载的电阻分压电路

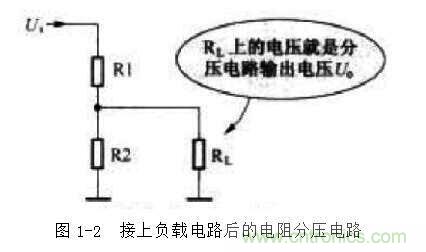

图1-2是带有负载的电阻分压电路,电路中的RL是负载电路,他可以是一个电阻也可以是一个电路。

浅析电阻分压采样电路

其工作原理和上面介绍的一样,只不过是现在分析电路时要将R2和RL并联后的阻抗作为下分压电阻。此时,负载电阻的值越小,负载越重。负载越重,分压电路的输出电压下降的量就越大。

音量电位器阻值变化的原理

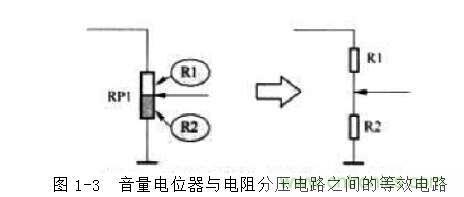

音量电位器在电路中相当于电阻的一个分压电路,图1-3为音量电位器与电阻分压电路之间的等效电路图,其中RP1为音量电位器。

浅析电阻分压采样电路

转动电位器的转柄时,动片再电阻体上滑动,动片到两个定片的阻值大小也随之变化。电位器在电路中相当于两个电阻构成的串联电路,动片将电位器的阻体分为两个电阻R1和R2,组成电阻分压电路,在音量控制电路中常用到此器件。

单声道音量控制器

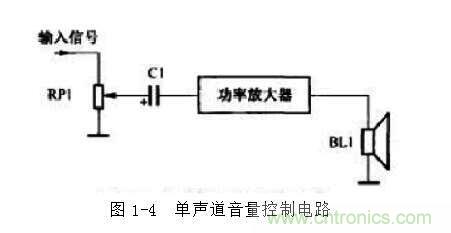

单声道音量控制器是各种音量控制器的基础,图1-4是单联电位器构成的的单声道音量控制电路,它实际上是一个电阻分压电路,电位器RP1相当于两个分压电阻。

浅析电阻分压采样电路

图中的电位器RP1用于音量控制电路,所以又叫音量电位器。BL1是扬声器,它的作用是把电信号转化成声音。功率放大器的作用是把对RP1动片的输出信号进行放大,再推动扬声器BL1工作。

电阻分压采样电路图(二)

AD通过分压电阻采样

浅析电阻分压采样电路

电阻分压采样电路图(三)

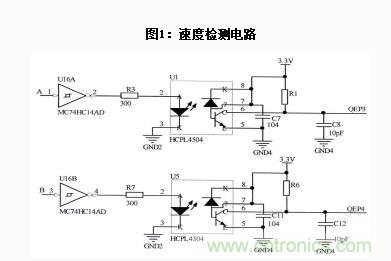

对于异步电机调速系统来说,环球电机速度检测的正确和精度将是调速系统稳定性和控制精度的关键。为了使系统具有良好的稳定性和较宽的调速范围,本系统采用增里式光电编码器来检测异步电机的速度,事件管理器中,集成有正交编码脉冲电路能够接受光电编码器发出的正交编码脉冲信号,通过检测正交编码脉冲信号便可测出电机的速度和运动方向。系统选用定时器作为的时基,定时器工作模式设为增减计数模式,正交编码脉冲作为的时钟源。

浅析电阻分压采样电路

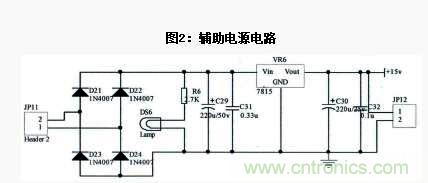

辅助电源是控制系统必不可少的一部分,小编为了确保能为控制系统提供可靠稳定的电源,辅助电源设计选用线性电源。其工作原理是工频交流电经降压变压器降压后再经整流滤波电路,得到直流电压再经三端稳压芯片得到所需的电源电压。

浅析电阻分压采样电路

两相交流电机变频调速控制系统的硬件总体框图,包括以三菱作为功率模块的主电路、以为控制核心的外围基本电路,小编详细介绍了直流母线欠过压保护电路、电流采样电路、速度采样电路以及按键显示电路的设计过程。软件和硬件是异步电机变频调速系统的两大组成部分,硬件是调速系统的基础,软件是调速系统的核心。系统控制能力的优劣主要取决于软件的可靠性和通用性,两相交流电机变频调速系统的软件需要满足实时性、可靠性和通用性。为了提高软件效率,系统软件使用汇编语言来编写。
