学了这么久的嵌入式,这个参数存储诀窍你或许还不知道

2017-03-13 [责任编辑:susan]
分享到:
5分
【导读】如果有几个设置参数需要存储到Flash中,我们一般会怎么存储呢?将不同的参数都存储到不同的页中,还是将这几个参数捆绑成一种结构体,每次修改都同时写入一次呢?



将参数存储到固定的地址,则每个参数都将占用Flash的一个块。而将全部参数捆绑一起存入Flash块中,那么只有一个参数修改时,也需要将全部参数一起存一遍。那么有什么更好的方法吗?

前段时间学习Msos,看到其中使用的参数存储的方法设计的很好,它将参数的变量地址与值,一同存储入Flash中。出彩之处是使用参数的变量地址来标记不同的变量。

一、数据结构

这种存储方式使用两个数据结构:
typedef struct
{
uint Address; //参数变量的地址
uint Data; //参数变量的值
}CellStruct;

要存储某个变量,需要将这个变量的地址和它的值一同存储到存储区。这种存储方式的核心就是这个数据结构。这样就可以使用*((uint *)(Address)) = Data 直接将存储值赋值给对应的变量。简单的说就是根据地址值来标记各个不同的参数。

2.存储区的数据结构

typedef struct {


二、代码解析

这种存储方式的使用两个函数:
读取存储区中的变量值并更新变量的值
变量的存储函数

2.1 参数的读取

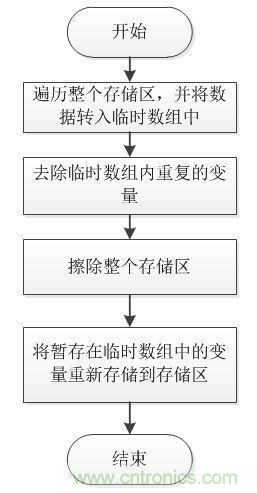

流程图如上,主要步骤如下:

根据Flash中存写的变量地址,更新变量的值;

将Flash中存写的地址值存入临时数组中,并根据地址值判断是否存在重复存储的无效数据,并将无效数组失效;

清空Flash存储区,将临时数组中有效的变量重新存入Flash中。

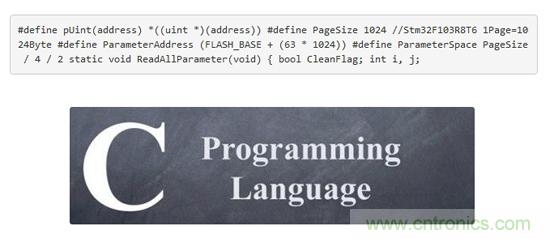

通过这些步骤,将存储区中存储的变量读出,并将存储区中的重复的无效数据清除。下面是源代码:


2.2 参数的写入

参数的写入就很简单了,根据数据结构中的写入点,将变量的地址与值写入Flash中。


2.3 使用方法

使用方法:
每次上电启动时,调用读取全部变量的函数;

修改某个参数的时候,调用写参数函数;

三、注意事项

在读取参数时,需要在RAM中建立一个ParameterSpace大小的数组,如果这个值太大,会超过栈的大小,使得内存溢出。因此存储区不能开辟的太大。


四、总结

这种方式使用简便,尤其是在更新变量值时,根据存储的变量地址更新相应的值。其实其本质与我们使用变量名来标记不同的变量是一样的。不过也有缺点:

首先其同时存储变量的地址与变量的值,相当于多使用一倍的存储空间;

像上面的注意事项中说的,存储区不能开辟的过大,否则会使临时数组超过栈的大小。
关键字:参数存储 嵌入式
